外轉式電機，顧名思義就是電機的定子和軸處于固定不動的狀態，同時外面的鐵芯旋轉的結構。對于軸承而言，其工作狀態與內轉式電機有所不同。
1、從負荷角度
內轉式電機，軸與軸承內圈旋轉，機座與軸承外圈固定不動。滾動體在軸承外圈內被內圈捻動旋轉，主要在外圈負荷區承載，內圈整圈承載。
對于外轉式電機，軸與軸承內圈固定，外轉子鐵芯和軸承外圈旋轉。滾動體在內圈上被外圈捻動旋轉，在內圈的負荷區承載，外圈整圈承載。
由此可見，當我們拆解外轉式電機的時候，軸承外圈負荷痕跡應該是布滿整個滾道，而軸承內圈只有局部有負荷痕跡。
2、從公差配合角度

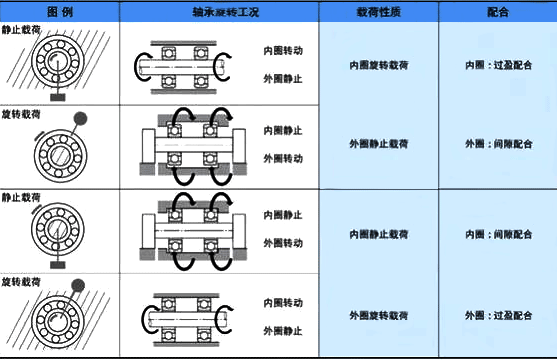

從前面的負荷分析可以得知，在電機承受靜止負荷(具體定義請參考電工基礎欄目關于公差配合相關文章)的時候，外轉式電機的軸承內圈承受固定負荷，也就是負荷在軸承內圈固定部分承載，而不發生相對轉動。對于軸承外圈而言，負荷在整個滾道整圈旋轉。因此，此時電機軸承內圈使用間隙配合，軸承外圈選擇過渡配合。此時的軸承與軸、軸承室的配合選擇原則與內轉式電機的配合選擇原則相反。可參照下面公差配合選擇原則中的第三行形式：
根據公差配合的原則，在公差配合表格上選擇合適的公差推薦即可。簡單的方法，可以根據內轉式電機的公差配合進行選擇，然后保留公差帶寬度，交換公差帶等級即可。
3、外轉式電機的軸承配置
外轉式電機與內轉式電機一樣，處于內部的鐵芯散熱不如外部。只是此時內轉式電機是定子散熱不如轉子，因此定子會出現軸向和徑向較大的膨脹。因此，外轉式電機的軸承配置基本上與內轉式電機的軸承配置方式相同，也需要一個固定端一個浮動端。
對于浮動端軸承如果需要施加預負荷，那么在內轉式電機上一般是加在軸承外圈上；而外轉式電機則相反，需要加在軸承內圈上。因此一般用于外圈直徑的波形彈簧，其彈力會被緊配合抵消，不能發揮預負荷的作用。
4、外轉式電軸承機潤滑
外轉式電機的軸承外圈旋轉，外圈帶動油脂轉動，相對于內圈旋轉而言有較大的離心力。此時油脂在軸承內部的循環速度加快。因此當選擇防塵蓋形式的軸承時，外轉式電機軸承容易出現油脂泄漏的問題。因此，一般不推薦外轉式電機使用防塵蓋(-2Z)的軸承。
在軸承潤滑脂的選擇上，外轉式電機負荷區的徑向直徑相對較小，負荷區面積比相同軸承外轉式電機的小。因此建議使用相較于內轉式電機而言黏度偏高的潤滑脂。
另一方面，對于在潤滑時間間隔方面，外轉式電機在內轉式電機在潤滑時間間隔上減半，將更有利于軸承的運行。
