儀表安裝的規范性毋庸置疑，嚴格遵循規范來安裝儀表，看似非常教條，但可最大程度降低和規避出事故時的責任和風險，假如儀表人都是根據某人分享的經驗來做事，風險遲早伴你左右。先隨昌暉儀表工程師來看看幾則規范，看看規范里怎么說。
◆GB 50093-2013《自動化儀表工程施工及質量驗收規范》
第7.4.8條正文：電纜導管與檢測元件或現場儀表之間，宜用撓性管連接，應設有防水彎。與現場儀表箱、接線箱、接線盒等連接時應密封，并應固定牢固。
其條文說明：為了防止灰塵、水或其他液體進入檢測元件或現場儀表，可采用撓性管連接，有些工程也有電纜導管與檢測元件或現場儀表采用斷開連接，電纜進入檢測元件或現場儀表時采用密封件。
◆SH/T3521-2013《石油化工儀表工程施工技術規程》
第8.4.7條正文：保護管與就地儀表盤、儀表箱、接線箱、穿線盒等部件連接時，應有密封措施，并將管固定牢固。保護管管口應低于儀表設備進線口約250mm，與檢測元件或就地儀表之間宜采用撓性管連接，當不采用撓性管連接時，管末端應加工成喇叭口或帶護線帽。保護管從上向下敷設時，在最低點應加排水三通。儀表及儀表設備進線口應用電纜密封接頭密封。
◆SH/T3019-2016《石油化工儀表管道線路設計規范》
第7.3.6條正文：保護管與檢測元件或現場儀表之間，采用撓性管連接時，保護管口應低于儀表進線口約250mm，保護管從上向下敷設至儀表時，在管末端應加排水三通。當保護管與儀表之間不采用撓性管連接時，管末端應帶護線帽(護口)或加工成喇叭口。
◆HG/T20512-2014《儀表配管配線設計規范》
第8. 1. 13條正文：現場儀表、接線箱、就地儀表盤(柜)的電纜進出口外側電纜的保護，宜采用下列兩種方式:
①連續式：電纜密封接頭撓性管與鍍鋅焊接鋼管連接。
②非連續式：電纜密封接頭加電纜橋架或電纜密封接頭加鍍鋅焊接鋼管。
根據以上規范內容可見，撓性管不是必須要安裝的。撓性管能起到一定的防機械損壞、防腐蝕、防高溫、防水防老化和撓性牢固性兼顧等特點，若出于防護和施工便捷性考慮是可以使用的。
實際上，此處配線分為“連續式”和“非連續式”兩種形式。
①連續式：電纜在鋼管或撓性管內完整地得到保護，無外露之處，不易受機械外傷，一般有2種做法：
a、保護鋼管→電纜引入裝置→儀表設備進線口，電纜不裸露。

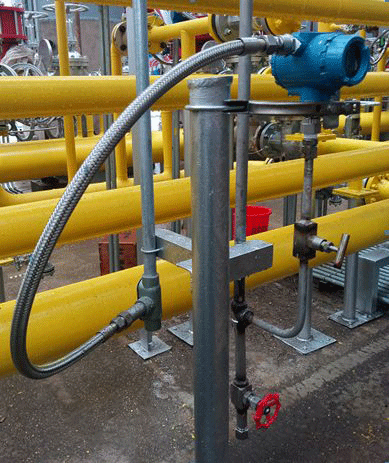

b、保護鋼管→帶電纜引入裝置的撓性管→儀表設備進線口，電纜不裸露，如下圖。
②非連續式：電纜從現場儀表或接線箱引出后的一段較短距離內，保護管是斷開的，一小段電纜是裸露的，沒有加以保護。常見做法：

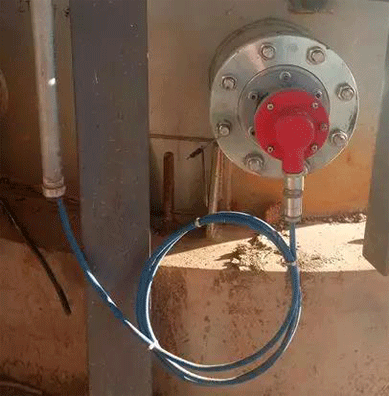

a、保護鋼管→裸露一小段電纜→電纜引入裝置→儀表設備進線口，如下圖
出于防爆考慮，關鍵是要有電纜引入裝置(也稱電纜密封件等)。常見電纜引入裝置有防爆格蘭、防爆Y型密封接頭等，其密封形式一般有彈性密封圈、金屬或復合密封圈和填料三種，無論使用何種電纜引入裝置，需使用達到對應防爆等級的產品。
值得注意的應考慮保護管自上而下敷設時的排水問題，上述規范有推薦做法。
容易疏忽的一點
根據GB 50058-2014《爆炸危險環境電力裝置設計規范》，第5.4.3條第5款正文：
①在正常運行時，所有點燃源外殼的450mm范圍內應做隔離密封。
②直徑50mm以上鋼管距引入的接線箱450mm以內處應做隔離密封。
即電纜引入裝置應在儀表設備外殼450mm范圍內實施。如：
a、現場儀表→保護鋼管(長度＞450mm)→防爆Y型密封接頭→保護鋼管；
b、現場儀表→無電纜引入裝置的撓性管(長度＞450mm)→防爆Y型密封接頭→保護鋼管；此兩種配線均與規范要求不符。
關于電纜防爆密封措施和實施方法可查閱GB3836-2010、GB50093-2013、GB50058-2104和GB50257-2014相關章節內容。
防爆區的隔爆和增安現場儀表、接線箱進線口處不是必須使用撓性管的，你耐心看完本文就明白其中道理了。
