ATSE雙電源自動轉換開關在雙電源互投中必不可少，昌暉儀表結合GB14048.11-2008國家標準對ATSE的概念、特點、ATSE在轉換電源時的中性線重疊問題和ATSE應用場合做專業介紹。

1、ATSE的概念
ATSE的全稱是Automatic Transfer Switching Equipment，即自動轉換開關。ATSE的國家標準是GB/T 14048.11，我們來看看國家標準對ATSE的定義：
標準號：GB 14048.11-2008
標準名稱：低壓開關設備和控制設備 第6-1部分：多功能電路轉換開關電器
條目：2.1.2
內容：2.1.2 自動轉換開關電器(ATSE)automatic transfer switching equipment(ATSE)由一個(或幾個)轉換開關電器和其他必需的電器組成，用于監測電源電路、并將一個或幾個負載電路從一個電源自動轉換至另一個電源的電器。
①有兩路電源接入，正常使用時，始終有一路電源保持接通狀態。
②具有電源狀態檢測功能，能夠同時檢測兩路電源的狀態參數(電壓、頻率)。
③常用電源出現故障時(失壓、過壓、欠壓、斷相、頻率偏差)，能夠自動將負載從常用電源自動轉換到備用電源。

按照國標GB/T 14048.11-2008規定，ATSE包括其本體和控制器。ATSE本體可分為PC級或CB級兩個級別。PC級的ATSE是統一的裝置，它能夠接通、承載、但不能用于分?jǐn)喽搪冯娏鳎籆B級的ATSE則由兩套互投的斷路器構成。 因為斷路器配備了過電流脫扣器，所以CB級的ATSE能夠接通并用于分?jǐn)喽搪冯娏鳌?/span>

2、ATSE主要特點
額定電流：最大可達5000A
極數：3極型和4極型
結構原理及組成部分：型式1：接觸器型ATSE；型式2：斷路器型ATSE；型式3：符合開關型ATSE；型式4：PC級一體化型ATSE
使用類型：AC-31或AC-33
工作位置：兩段式ATSE或三段式ATSE

3、ATSE在轉換電源時的中性線重疊問題
我們已經知道，TN系統有三種形式：TN-C、TN-S和TN-C-S。其中TN-C將PE和N聯在一起組成PEN線做為保護接地或保護接零。我們來看圖1。

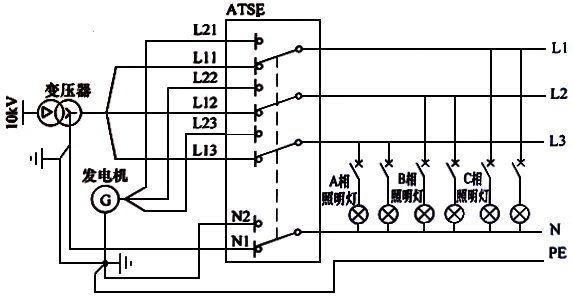

圖1  ATSE中性線重疊問題的說明

圖1中的電源是TN系統：其中有發電機和電力變壓器供電電源，還有ATSE和三相照明負載。

設想原先低壓電網由市電供電，現在因為某種原因需要切換到發電機G供電，并且發電機G已經起動。在ATSE切換的過程中，若N1線先脫離，隨后相線才相繼脫離，于是會出現這樣的時刻：負載側的N將會出現中性點偏離，使得負載側的N線上出現較高的電壓，有可能會損壞照明燈具或者電力設備。

這種現象在電網切換的過程中時常會出現，究其原因，就是因為ATSE先于相線切換N線，致使用戶側N線帶上較高電壓，嚴重時甚至發生人身傷害事故。

若ATSE從發電機電源切換到市電電源時也先于相線切換N線，則同樣會出現上述現象。為了避免出現上述現象，ATSE在實施分?jǐn)嗖僮鲿r讓相線的分?jǐn)嗖僮鞒坝贜線；而ATSE在實施閉合操作時，讓相線的閉合操作滯后于N線。兩者的時間差不小于20min。注意：這里所指的時間差是 ATSE開關自身的動作時間差，而不是發電機起動落后于市電失壓故障的時間差。

對于CB級的ATSE，因為它是用兩臺斷路器加上控制器構成，因此不可能解決中性線重疊問題。但因為CB級的 ATSE是由斷路器構建而成的，因此CB級ATSE具有過電流的分斷能力，這是CB級ATSE的最大優勢。

有些PC級的ATSE開關能夠?qū)⑾嗑€相對于N線的投退完成時間按5min的時間間隔進行整定。例如，可以將分閘設定為相線觸頭超前N線觸頭25min動作，將合閘過程設定為N線觸頭超前相線觸頭45min動作，這樣就確保不會出現中性線重疊問題。有些ATSE開關還能在電壓過零時實現投切轉換，此時因為電網電壓最低不會出現沖擊電壓。

4、ATSE應用場合
對ATSE開關要求較高的場合一般是高檔樓宇項目、機場、會展、移動和電信等，特點是照明設備和通信設備多，經受不起N線上的瞬間高壓沖擊。

ATSE開關有三極和四極的兩種規格，這兩種規格應用的場合如下：
①應用場合之一：市電與發電機通過ATSE互投
若低壓配電網采用TN-S的接地系統，并且低壓進線側斷路器配備了接地故障保護，則ATSE和斷路器必須使用四極的元件規格；若低壓配電網采用TN-C的接地系統，則因為N線不得斷開，所以ATSE和斷路器都必須使用三極的元件規格。
②應用場合之二：饋電回路的雙電源互投
若饋電回路需要兩路電源互投，且電源來自兩段母線，則可以采用三級的ATSE開關。
