接線端子就是用于實現電氣或信號連接的一種配件產品，工業上劃分為連接器的范疇。昌暉儀表在本文對接線端子的用途、特點和具體使用做簡單介紹。
接線端子是為了方便導線的連接而應用的，它其實就是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入導線，用螺絲緊固或者松開。

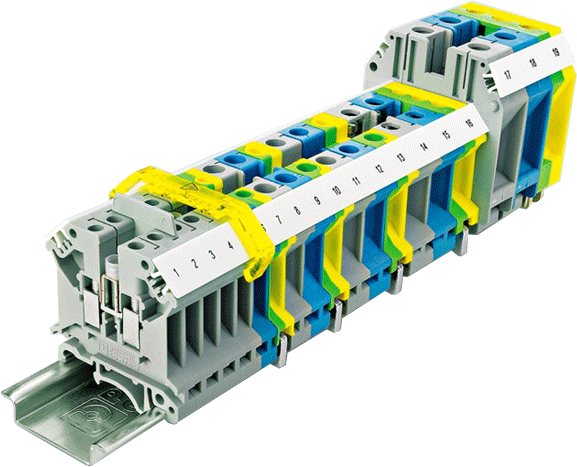

比如兩根導線，有時需要連接，有時又需要斷開，這時就可以用端子把它們連接起來，并且可以隨時斷開，而不必把它們焊接起來或者纏繞在一起，很方便快捷。而且適合大量的導線互聯，在電力行業和儀器儀表行業就有專門的端子排，端子箱，上面全是接線端子，單層的、雙層的、電流的、電壓的、普通的、可斷的等。一定的壓接面積是為了保證可靠接觸，以及保證能通過足夠的電流。
接線端子的分類
接線端子可以分為保險接線端子、試驗接線端子和通用型接線端子。
①保險接線端子帶有保險絲，可方便地實現控制線路的過電流保護。
②試驗接線端子，可在不切斷電路的情況下接入和斷開負載。試驗接線端子一般用在電流互感器的二次側，也即引入到電流表的一側。
③通用型接線端子可用于一般的線路連接。
接線系統的特點
接線系統的任務是對導線進行機械和電氣的可靠連接。接線端子能有效地實現此功能。優質接線端子是用淬火硬化并經鍍鋅鈍化的鋼制成，能承受巨大力矩的鋼制螺釘能牢固地壓緊導線。銅質的導電片鍍上柔韌的錫- 鉛合金，能確保與導線保持氣密、低阻、永久性聯接。該接線系統的以下優點深受用戶喜愛，而被廣泛采用：
◆接觸面大，且接觸壓力大，并可以任意橫向聯絡。
◆具有自鎖、抗震、防松功能
◆可安裝測試插孔，無需維護
◆接觸點絕對氣密、耐腐蝕
◆多股線允許不壓接端頭，可直接聯接
◆使用方便
◆被全球廣泛采用
◆接觸壓力大
在接線端子中，接觸力是基本要素之一。如果沒有足夠的接觸壓力，采用再好的導電材料也是無濟于事的。因為，假如接觸力過低，導線與導電片之間將產生位移，從而產生氧化污染，使接觸電阻增大而導致過熱。以魏德米勒WDU2.5接線端子為例，只需對螺釘施加0.8Nm的扭矩，便可產生高達750N的實際接觸力，且該力的大小與導線截面毫無關系。因此，采用優質接線端子就擁有不受任何環境影響，大接觸面積、大接觸力的永久性聯接。
◆電壓降小
接觸點的電壓降大小也是鑒別接線座質量的尺度之一。既使對螺釘施以很小的力距，電壓降的值仍大大低于VDE 0611所要求的界限。同時，施加的力矩在很大范圍內變化，電壓降幾乎不變。因此，雖然不同的操作人員所使用的力矩大小不同，卻不會影響連接質量。這是優質接線端子可靠性的又一證明。
◆自鎖功能
大的接觸力只有持久地作用在導線上才有意義。優質接線端子在這方面也具有較大的可靠性。在擰緊螺釘?shù)倪^程中壓線框上面帶螺紋的舌片向上彈起，由此產生一個對螺釘?shù)姆醋饔昧ΑＳ捎跍囟仍斐傻膶?dǎo)線直徑的改變由壓線框本身的彈性作用來抵消，因此無須再次擰緊螺釘。對壓上導線的壓線框在130℃的環境下作168小時的老化試驗，然后又以20倍的重力加速度作168小時的震動試驗。在完成了這些比VDE 0611還要嚴格的試驗后，導線從壓線框中的拔出力仍比VDE 0611的規定值高出六倍之多，而電壓降仍然保持不變。這毫不含糊地顯示了優質接線端子的免維護性。
◆氣密性
多種環境因素，如溫度、空氣濕度等長年作用在接線端子上，因此接線端子必需有能力經受不利環境因素的考驗，根據DIN 41640第76章的規定所作的試驗以及實際經驗證明，既使在連接沒有壓接端頭的軟導線的情況下，接線端子也能保持其氣密性能。
接線端子接線說明
昌暉儀表以螺釘壓接的接線端子為例介紹接線端子的接線：
1、導線絕緣皮的剝離長度按照所使用的接線端子說明書上指定長度做(使用任何接線端子，就要按照該種端子指定的剝線長度進行剝線。若剝線過長，導線壓緊后會有部分導線裸露在接線端子之外；剝線過短，則可能導線不易緊固或?qū)Ь€結緣皮被壓入壓片之間造成接觸不良)。
2、使用適合的螺絲刀逆時針方向擰松壓線的緊固螺絲，直至壓線片間間隙能順利插入導線(向圓孔中放線時，若使用多股線則決不能分叉！要使多股線全部插入孔內)，然后將導線插入并緊固螺絲，若拉不出即接好。
3、每個接線單元只能夾持一根導線。
