電廠化學儀表可連續監督水流品質，及時發現問題，防止事收發生。實現熱汽水品質實時監控和加藥系統自動調節，簡化了分析人員的勞動強度、改善了勞動條件。具有連續監督、響應速度快、精密度高、有利于自動化等特點。大容量機組對水汽品質要求極高，化學儀表的準確監測是保證機組安全經濟運行的必要手段。

電廠化學儀表的使用和檢驗
由于多數在線化學儀表的準確性未及時檢驗，使水汽品質惡化問題得不到及時發現，導致發電機組水汽系統發生腐蝕、結構和積鹽，造成巨大的經濟損失。許多電廠水汽品質合格率很高，但腐蝕結垢和積鹽問題卻很嚴重，其根本原因是在線化學測量不準確，未能及時發現問題。

例如國內某電廠兩臺600MW亞臨界機組2004年底相繼投產，由于汽包汽水分離裝置缺陷，使飽和蒸汽中大量帶水。由于飽和蒸汽在線鈉表和電導率表測量不可靠，一直未能及時發現該問題，導致汽輪機高壓缸嚴重積鹽，汽輪機效率降低。

例如國內某電廠凝汽器管為黃銅管，給水pH值控制指標為8.8-9.3。由于在線pH表測量的pH值偏低問題未得到及時發現，顯示的測量值是在合格范圍內，而實際給水pH值經常超過9.5，導致凝汽器通關汽側發生嚴重的氨腐蝕，不僅造成更換凝汽器管的直接損失，還造成汽輪機高壓缸積銅垢，降低了汽輪機效率，造成巨大損失。

類似的實例很多，許多電廠汽水平直監測合格率很高，熱力設備汽水系統腐蝕結垢和積鹽情況卻很嚴重，主要原因是在線化學監測儀表測量不準確導致化學監督失去作用。由此可見，提高電廠在線化學儀表測量準確性和可靠性，提高化學監督的準確性，及時發現汽水品質控制上的問題并加以解決，對發電廠的安全經濟運行具有重要的意義。

電廠化學儀表的分類
按使用場合的不同可分為實驗室化學分析儀表與在線化學分析儀表。按測量原理分為電化學式、熱學式、光學式、色譜及物理特性分析儀表等幾類。按校驗方法可分為兩類：
①可以用標準物質檢驗試劑測量準確性的儀表，硅表、磷表、聯氨表等。
②無法用標準物質檢驗實際測量實際測量條件下測量準確性的儀表，電導率表、pH表、鈉表、溶解氧表。

電廠化學儀表的組成
電廠化學儀表的種類雖然很多，結構各不相同。但其基本組成構成可分為：分析部分、信號處理部分、顯示部分。在線儀表除了上述三大部分外，還有采樣與樣品預處理部分。

①分析部分
分析部分又叫傳感器，它是根據化學、物理原理把試樣中待測組分轉換成相應的、能準確測量的電位信號。例如:pNa計的pNa電極與參比電極組成的測量電池，按照電化學式的能斯特公式把溶液中的Na+濃度轉換成能被準確測量的電壓信號。這一測量電壓就是pNa計的分析部分，也就是pNa計的傳感器。

②信號處理部分
信號處理部分又叫變送器。傳感器輸出的電信號種類不同，如可以是電壓信號，電流信號等。這些信號一般都很微弱，不能直接帶動指示器、記錄儀或自動控制系統的調節裝置工作，因此需要對這些微弱信號進行放和變換處理。同時，為了排除各種影響測量的因素， 得到正確的測量結果，儀表中還設置了各種自動調校和標定功能的電路。一些智能儀表還設置了自檢、數據存儲與處理等功能。

③顯示部分
對被測量值的測量結果要通過顯示部分顯示出來，被測量值的顯示主要有兩種方式，即模擬顯示和數字顯示。

④采樣與樣品的預處理系統
采樣部分包括取樣管、高溫冷卻架、恒溫冷卻器、超壓超溫?cái)嗨Ｗo(hù)裝置和人工取樣盤等。由于儀表分析原理的不同，其樣品預處理的方法也不同。如pNa計的樣品預處理的樣品堿化處理，而Si表的樣品預處理是顯色等。

電廠化學儀表的技術指標
①測量范圍
指儀表的自大顯示值范圍。如某電溶解氧表的測量范圍是0-200μg/L。選擇儀表時，測量范圍是主要考慮的技術指標之一。

②靈敏度
指引起儀表讀數可觀察變化的最小變化值。如果pH計的靈敏度是0.01，則表示該儀表的讀數可察覺的最小變化值為0.01，該表的讀數可以讀到小數點后第二位，如8.01、9.14。對于數顯儀表，這與儀表的讀取位置有關。

③準確度
準確度是指測量結果與實際值(真值)之間的符合程度。準確度用誤差來表示，誤差越小，準確度越高。

④穩定性
指儀表工作狀態的穩定程度，通常儀表的讀數都有一定的漂移。穩定性高的儀表的讀數漂移值小。

⑤輸入阻抗
輸入阻抗是保證測量準確度的一個重要指標，通常當儀表與發送器相互配合時，要求儀表的輸入阻抗比發送器的阻抗大3個數量級。

⑥其他指標
包括儀表的輸出、數據接口、報警、電源、對被測介質的要求等。

電廠化學儀表的性能評價
為了掌握儀表的準確度及其變化情況，及時采取措施，保證化學監督的有效性，需要對儀表進行多種性能評定，找出儀表的各種誤差，通過修正使測量結果的準確度得以保證。儀表性能的評定分為三種方式。

①儀表檢定
儀表檢定時評價儀表本身是否合格并確定其精確度等級的儀表性能檢定方法。這項工作必須具有相應儀表的檢定資格證書的專業人員進行，其他人員不能出具鑒定書。

②儀表校驗
儀表校驗是指有規定條件下，以檢查驗證被檢測的儀表的示值與標準值的差異程度為目的的操作。一般采用比被驗儀表等級高，且以檢定過的儀表來校驗被驗儀表，也可用基準物質進行校準。
校驗時儀表維護的一項主要內容，除定期進行儀表的校驗外，在對儀表維修后必須經過檢驗合格后才能投運。

③儀表對比
是在規定的條件下，將被檢儀表與準確度等級相同的同類標準儀表或計量器具進行對比，從而可以了解被檢儀表的性能，這里標準儀表是指標準度已知，可以信賴的儀表。例如為了檢驗一個參比電極的可靠性，常將被測參比電極與另一準確度可靠的參比電極對比，從而可知，被測量的參比電極的可靠性和準確性。

電廠化學儀表檢驗
化學儀表測量獲得準確測量結果的必要條件：
①使用經過計量檢定機構檢定合格的化學儀表；
②對化學儀表測量傳感器測量原理有較深入的了解，使用中對影響傳感器正常工作的干擾因素有全面的掌握。

◆電廠化學儀表檢驗標準
①JJG 119-2005實驗室pH(酸度)計檢定規程。
②JJG 376-2007電導率儀檢定規程
③JJG 757-2007離子計檢定規程
④DLT 677-2009發電廠在線化學儀表檢定規程

◆pH(酸度)計檢定
①由于pH(酸度)計電計示值與電位之間的關系符合能斯特公式，采用pH(酸度)計檢定儀模擬輸入直流電位值檢定儀表的電計部分。
②用pH標準儀表與pH(酸度)計儀表進行對比。
③用pH標準緩沖溶液進行校準pH(酸度)計儀表

◆pH(酸度)計檢驗流程

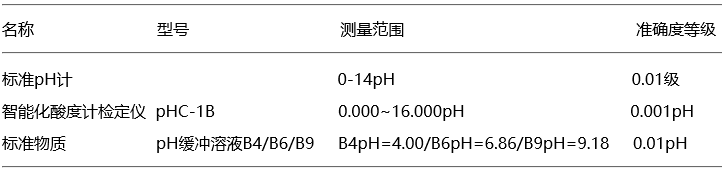

◆pH(酸度)計檢驗所需計量標準器
