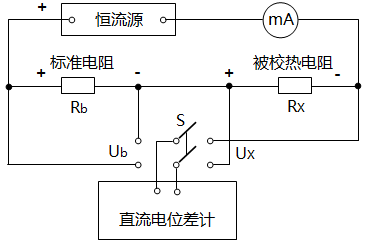

在JJG 229-2010工業鉑銅熱電阻檢定規程實施前，在現場常用下圖的方法，對鉑電阻元件和熱電阻的阻值進行測量，來對熱電阻的R₀及R₁₀₀進行校驗。考慮到一些企業的實際情況，昌暉儀表對這種方法做一簡單介紹。


圖中的恒流源可用成品，也可以用干電池及可調電阻組成，只要流過熱電阻的電流小于1mA即可。通過切換開關S，交替測量被校熱電阻Rx和標準鉑電阻Rb的電阻值，可交替重復測量4次，分別取平均值作為測量結果。然后通過實測的Ux、Ub值，可計算出Rx及Rb值。如被校熱電阻Rx的計算方法如下：Rx=Rb×(Ux/Ub)
