現場維修熱電偶輸入的溫度儀表時，常會用到直流電位差計，但很多時候只是用毫伏信號來判斷儀表故障。對毫伏電壓信號沒有太高要求時，昌暉儀表教大家自制一個小巧輕便的簡易毫伏信號發生器使用，尤其對中小企業特別適用。

簡易毫伏信號發生器制作方法

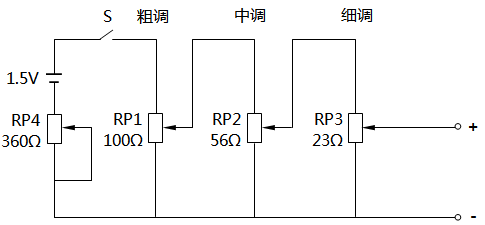

簡易毫伏信號發生器電路如圖所示。圖中的RP1~RP3電位器可選擇WXD型精密線繞多圈電位器，以方便調整毫伏電壓信號的輸出值。也可以用其他形式的電位器，但不論用什么形式的電位器，電阻特性要選擇線性即X型的。圖中的所有電阻值的選擇也是可以改變的，只要最大輸出能達到75mV就可以滿足八種常用熱電偶的熱電勢需求了。所有元件固定安裝在一個小盒子內，各元件引腳直接焊接即可。焊接時注意三個電位器的調整方向要一致，即逆時針旋轉到0時，沒有信號輸出，順時針旋旋轉輸出信號應逐漸增大。用JXZ型的接線柱做輸出信號端子，選擇螺紋大的，因為在現場接線柱連接的可能是補償導線。電源用一節5號電池或AA型鎳氫充電電池，RP4電位器可用來改變工作電流，以方便兼顧電池型號及改變最大輸出毫伏信號值。可根據現場的應用實際略作調整。RP4不用經常調整，不用固定在面板上，可固定在不顯眼的位置。再做一塊可活動的后蓋板，以方便更換電池。

簡易毫伏信號發生器使用方法
簡易毫伏信號發生器有兩種用途，一種是用來代替熱電偶，不需要輸出信號的具體數值，只要輸出信號能增大或減少變化就行，主要用來在現場檢查熱電偶端至控制室的溫度信號傳輸是否正常、顯示儀表有沒有指示或能否按信號的增、減而變化。另一用途就是在實驗室檢查或校準溫度顯示儀表時作毫伏信號使用，使用前先把電位器都逆時針旋轉到0，在輸出接線柱接上要檢查或校準的儀表，在被檢查或校準儀表的輸入端子處并聯接入數字電壓表或直流電位差計。打開電源開關S，先調整粗調或中調電位器，再調整細調電位器，以得到需要的毫伏信號值，輸出信號以數字電壓表或直流電位差計的示值為準。

昌暉儀表儀表制造有限公司分享的這種簡易毫伏信號發生器的制作方法，屬于簡易儀表工具的DIY，如果要保證信號輸出和測量的精度和可靠性，建議還是購買專業過程校驗儀YR-100，專業信號發生器信號輸出和測量可同時完成，只不過成本比文中所介紹的簡易毫伏信號發生器要高。
