文章通過數顯儀表金手指接觸不良導致溫度顯示不正常案例，提醒儀表工在處理信號接觸不良故障時不要遺漏儀表金手指檢查，在表芯可拔插儀表設備上都可能存在金手指故障引起儀表不正常的情況。

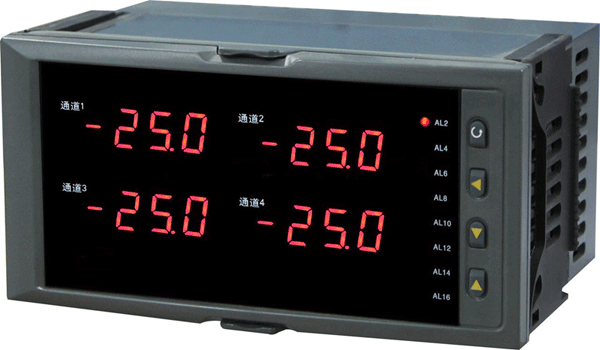

某化工廠1#CO2壓縮機4個軸承溫度中有2個點溫度顯示時有時無(儀表為數顯儀表YR-GFM804-0200-08/08/08/08-HH-N-T)，其余點溫度指示正常，此2點顯示斷線時引起壓縮機聯鎖跳車。有指示時顯示溫度也正常。




故障分析
根據故障現象判斷回路中有接觸不良或端子松動的地方。 CO2壓縮機的測溫鉑電阻經常出現接線端子被氧化、腐蝕現象，造成溫度指示偏高或者偏低現象，對端子打磨擦拭后一般都能指示正常，沒有出現過這種時有時無的現象。此溫度點的鉑熱電阻接線端子打磨擦拭后，故障沒有解決，懷疑數顯儀表有故障，更換新數顯儀表芯后故障依舊。

故障處理
先從現場熱電阻元件處向數顯儀表處進行排查，Pt100鉑電阻芯正常，無斷接線處，端子螺絲壓線完好，信號引線壓接牢固無松動，無氧化接觸不良現象；然后對防爆接線箱內的端子排進出接線、控制柜內的接線端子排及數顯儀表后的接線端子、 線頭都進行檢查處理，均無松動、無氧化接觸不良現象。測量信號也正常。電纜絕緣完好，無破皮處。

這臺儀表已經在現場無故障運行四年多，儀表工開始懷疑數顯儀表上的電子元器件性能不良，造成此故障。更換新表，因為接線較多拆線比較麻煩，所以只換同一型號的數顯儀表芯，只是插拔表芯，沒有更換帶接線端子的外殼。重新設定好參數后，此點顯示正常。換下的舊數顯儀表，重新通電，輸入信號測試顯示正常。沒有出現時有時無的故障。

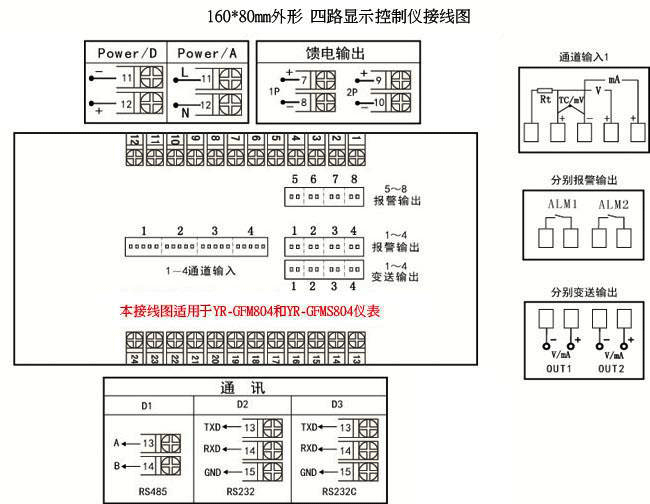

壓縮機重新開車后不久，再次出現時有時無現象并引起聯鎖停車，再次對所線路、接線端子進行仔細檢查、測量都正常，沒有發現問題。在對此數顯儀表后面的端子處理時，偶爾一下接觸此點也會顯示正常，端子上的螺絲、接線柱都能正常。(YR-GFM804數顯儀表的熱電阻接線法各點的A、B、C接線都是分別的端子) 就對C端的接線進行重新測量、檢查信號均正常。



案例中使用的數顯儀表芯可插撥，表芯與儀表外殼上的接線端子通過金手指連接，因為很少拆卸表芯，所以數顯儀表金手指很少有接觸不良的現象，目前僅金手指工作情況未做檢查。在反復檢查未找到故障點后與廠家技術人員聯系，昌暉儀表技術人員給出兩點建議：首先提醒儀表“”參數設置應調整為“brk=0，即熱電阻斷線時讓顯示值顯示0，既能提示操作人員熱電阻損壞需更換，又能防止熱電阻斷線導致測量值顯示最大值導致超溫報警聯鎖停車”；其次著重檢查儀表金手指是否氧化造成接觸不良。儀表工用萬用表測量數顯儀表后端的金手指簧片及儀表端子，經仔細檢查，儀表接線端子螺絲接觸良好，測量完后，借助手電筒的光對表殼里的金手指進行逐一檢查，發現有2個金手指彈簧片因腐蝕幾乎斷裂，對照表殼后面的接線端子，正好就是故障回路的接線端子，問題總算查清，更換全新數顯儀表外殼后，重新安裝儀表顯示正常，數顯儀表顯示時有時無故障及熱電阻斷線會引起空壓機聯鎖跳閘的問題全部得到解決。



【知識擴展】金手指是什么？

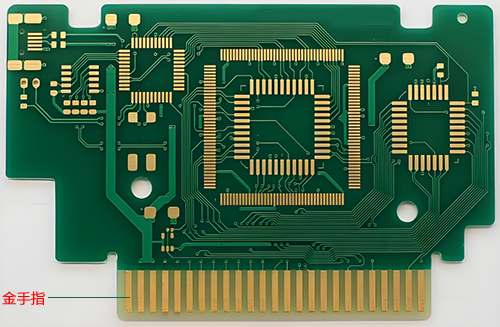

百度百科關于金手指的內容：儀表、電腦硬件(內存條上與內存插槽之間、顯卡與顯卡插槽等)所有的信號都是通過金手指進行傳送的。金手指由眾多金黃色的導電觸片組成，因其表面鍍金而且導電觸片排列如手指狀，所以稱為“金手指”。金手指實際上是在覆銅板上通過特殊工藝再覆上一層金，因為金的抗氧化性極強，而且傳導性也很強，不過價格昂貴。金手指大量應用在儀器儀表等需要高可靠性及穩定性要求的設備中使用。
