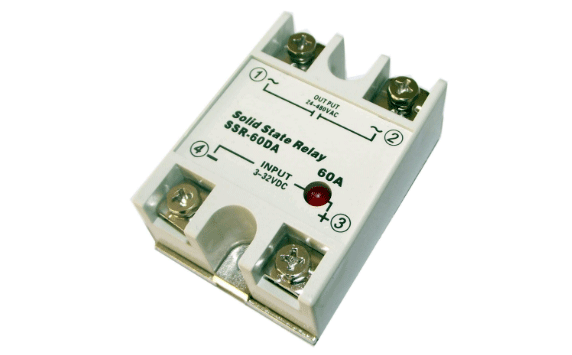

固態繼電器分類
SSR固態繼電器是由微電子電路、分立電子器件以及電力電子功率器件組成的無觸點開關。對固態繼電器的分類可以從以下幾點著手：從使用的場合角度來說，固態繼電器可以分為交流型和直流型；從開關方式角度來說，固態繼電器可以分為電壓過零導通型和隨機導通型；從輸出的開關元件角度來說，固態繼電器可以分為雙向可控硅輸出型和單向可控硅反并聯型；從安裝方式角度來說，固態繼電器可分為印刷路板上用的針插式和固定在金屬底板上的裝置式；從輸入端角度來說，固態繼電器可以分為恒流源型和串電阻限流型；從觸發形式角度來說，固態繼電器可以分為零壓型和調相型。
固態繼電器特點
1、SSR內部無機械部件,結構上采用了灌注全密封方式,因此,SSR具有耐振、耐腐蝕、長壽命及高可靠等優點,其開關壽命高達1010萬次。
2、低噪聲:交流型SSR采用了過零觸發技術,因此在線路上有效地降低了電壓上升速率dv/dt和電流上升速率di/dt值,使SSR長期工作時對市電的干擾極小。
3、開關時間短,約為10ms,可應用在頻率較高的場合。
4、輸入電路與輸出電路之間采用光電隔離,絕緣電壓2500V以上。
5、輸入功耗很低,與TTL，COMS電路兼容。
6、輸出端有保護電路。
7、負載能力強。
SSR固態繼電器優點
1、高壽命，高可靠：固態繼電器沒有機械零部件，由固體器件完成觸點功能，由于沒有運動的零部件，因此能在高沖擊，振動的環境下工作，由于組成固態繼電器的元器件的固有特性，決定了固態繼電器的壽命長，可靠性高。
2、靈敏度高，控制功率小，電磁兼容性好：固態繼電器的輸入電壓范圍較寬，驅動功率低，可與大多數邏輯集成電路兼容不需加緩沖器或驅動器。
3、快速轉換：固態繼電器因為采用固體器件，所以切換速度可從幾毫秒至幾微秒。
4、電磁干擾小：固態繼電器沒有輸入“線圈”，沒有觸點燃弧和回跳，因而減少了電磁干擾。大多數交流輸出固態繼電器是一個零電壓開關，在零電壓處導通，零電流處關斷，減少了電流波形的突然中斷，從而減少了開關瞬態效應。
SSR固態繼電器缺點
1、導通后的管壓降大，可控硅或雙向控硅的正向降壓可達1~2V，大功率晶體管的飽和壓降也在1~2V之間，一般功率場效應管的導通電阻也較機械觸點的接觸電阻大。
2、半導體器件關斷后仍可有數微安至數毫安的漏電流，因此不能實現理想的電隔離。
3、由于管壓降大，導通后的功耗和發熱量也大，大功率固態繼電器的體積遠遠大于同容量的電磁繼電器，成本也較高。
4、電子元器件的溫度特性和電子線路的抗干擾能力較差，耐輻射能力也較差，如不采取有效措施，則工作可靠性低。
5、固態繼電器對過載有較大的敏感性，必須用快速熔斷器或RC阻尼電路對其進行過載保護。固態繼電器的負載與環境溫度明顯有關，溫度升高，負載能力將迅速下降。
6、SSR固態繼電器主要不足是存在通態壓降（需相應散熱措施），有斷態漏電流，交直流不能通用，觸點組數少，另外過電流、過電壓及電壓上升率、電流上升率等指標差。
固態繼電器的應用現狀分析
單相固態繼電器和三相固態繼電器具有直流輸入控制、交流過零導通和過零關斷輸出的特點。在對電流進行控制的操作中，單相/三相固態繼電器可以從零電壓起發動，并能夠在將di/dt比值降低后減小對電網輻射的影響，而且還可以確保發動時的穩定性。此外，在零電壓關斷時，其仍然可以通過將負載的反電動勢降低下對固態繼電器及其他的使用電器進行保護。
固態繼電器作為一種由微電子電路、分立電子器件以及電力電子功率器件組成的新型無觸點開關器件，具有可靠性高、壽命長、受電磁干擾影響小、轉換速度快、輸入功率低等特點。與傳統的機電繼電器相比，固態繼電器具有十足的優勢所在，以此確保了其在目前各行業領域中的應用價值。筆者分別從單相固態繼電器和三相固態繼電器論述應用現狀，旨在幫助引發更多讀者朋友們的思考與探索。
