選用科氏力質量流量計作為石灰乳密度計，可獲得穩定可靠的密度測量結果，數顯儀表在本文分享石灰乳密度計安裝、使用和維護的現場經驗。

山東?；儔A廠是氨堿法純堿生產的特大型企業。石灰乳是氨堿法純堿生產的一種重要原料，鹽水精制和氨的回收中，都需要大量的石灰乳。生產中所用的石灰乳，要求有較高的Ca(OH)2濃度，以減少蒸氨液體的體積，節約蒸汽。高質量的石灰乳
含量可高達160-220tt，一般濃度在150-160tt?；胰榈拿芏汝P系到生產、設備、消耗的多個環節。盡可能提高石灰乳濃度，降低石灰乳黏度，便于輸送，減少雜質，以減輕設備磨損，降低蒸汽消耗。由于石灰乳顆粒較多、黏稠度大，灰乳密度的在線分析一直是個測量難題。

1、科氏力質量流量計工作原理

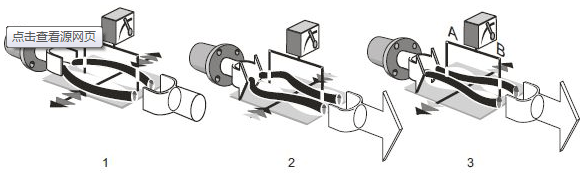

山東海化純堿廠采用科氏力質量流量計測量石灰乳密度?？剖狭|量流量計內都有一根或多根測量管，形成一個振動系統，人為產生振動。石灰乳受激而發生振動時，其振動頻率或振幅與石灰乳本身的質量有關。如果在檢測段內充以一定體積的石灰乳液體樣品，則其振動頻率或振幅的變化便反映一定體積的石灰乳液體的質量，在測得質量和體積的條件下，經運算求得密度 。

2、石灰乳密度計構成和功能
灰乳密度計由質量流量計傳感器和轉換器組成。科氏力質量流量計傳感器由測量管、驅動器和感應器組成。 轉換器由前置放大器、濾波整形、轉換電路、微處理器、輸入輸出接口電路組成。密度計傳感器能夠對灰乳質量流量直接測量，同時還可以測量流體密度及溫度。密度計轉換器能夠實現體積流量、流速、電流輸出、運算功能，內部參數可以組態，支持MODBUS協議、小流量切除、零點標定、彈狀流抑制功能、超限報警功能。

3、科氏力質量流量計安裝
①灰乳預處理
為降低石灰乳中的顆粒含量，取得穩定的石灰乳清液，首先對灰乳預處理。采用旋液分離器對灰乳初步分離澄清，然后用過濾網進一步過濾雜質和顆粒。
②傳感器管路吹洗

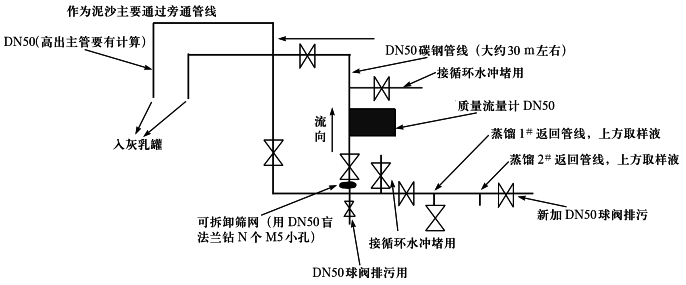

石灰乳中含顆粒、氣體、黏稠情況，選擇安裝過濾器、氣液分離器、沖洗水等預處理裝置。將傳感器安裝點選擇在鹽水車間五樓灰乳主管線上，安裝方式為旗式安裝，利用循環水進行定時沖洗過濾器和傳感器，保證科氏力質量流量計長周期穩定運行。安裝如下圖所示。



 ③減震安裝
科氏力質量流量計安裝時確保管道穩固，以避免管道擾動影響儀表測量。在連接的剛性管道兩端增加金屬軟管，以減少震動影響，嚴重時安裝脈動流抑制裝置。為了精確校準零點，在傳感器的上、下游加裝斷流閥，并保證下游閥關閉時無泄漏 。
④旗式安裝
為了防止料漿的沉積，方便排空，科氏力質量流量計傳感器采取向上旗式安裝的方式。測量介質應自下而上流動，正反向安裝沖洗管路，排空閥等裝置，便于清洗維護傳感器管路。
⑤接地
如果管線的連接處是通過地面固定的，科氏力質量流量計傳感器可以通過管線接地。如果未經管線接地，則連接一根接地線至變送器接線盒的內部或外部接地螺釘，通過接地引線至大地，或遵從設備接地網要求，用14AWG2.5mm2或更大規格的銅線接地，所有接地引線盡可能短，阻抗小于1Ω，不正確的接地會引起測量誤差。
⑥科氏力質量流量計供電
布線應考慮耐腐蝕、耐高溫、傳輸距離等因素，應遵守行業法規要求和習慣安裝；為了保證最大隔離電氣噪聲，要避免電源線和信號線并行走線，且電源線和信號線不允許從同一線孔進入；科氏力質量流量計變送器和功率放大器使用兩路電源分開供電；完成接線后壓緊接線盒，確保電纜進線口完全密封，防止潮氣進入，否則可能導致測量誤差和科氏力質量流量計故障的產生。

4、科氏力質量流量計應用與維護
科氏力質量流量計變送器設置主要包括流量設置、輸出設置、顯示設置、單位設置、校準設置以及流速設置，至少標定三次，如果三次標定值接近則說明系統運行正常，零點值按最后一次的標定值為準。在使用過程中，故障原因分應用問題和儀表系統問題兩部分，應用問題較為復雜、經常發生，如工藝、介質狀態變化引起測量波動誤差，應根據實際情況分析，定時沖洗過濾器和傳感器是保證科氏力質量流量計正常運行的條件；科氏力質量流量計的故障診斷可以借助面板上LCD顯示器的報警信息，對照故障信息表查找原因，如寫入和讀出數據錯誤、超過設定值、輸出飽和、介質有泄漏等。

科氏力質量流量計用于純堿生產石灰乳密度測量可獲得穩定可靠測量效果，密度計的維護很小，缺點是設備投入稍大。
作者：山東海化股份有限公司純堿廠 寇福卓、孟凡旭、李臣
