電壓互感器、電流互感器和電能表接線和原理講解【圖文】

2020/2/5 13:22:57 人評論次瀏覽分類：電工基礎文章地址：http://www.jinzhengkj.com.cn/tech/2187.html

以圖文方式介紹電壓互感器接線、電流互感器接線和電能表接線，以最通俗方式讓電氣小白弄懂電能表、電壓互感器和電流互感器原理。

1、電壓互感器V/V接法

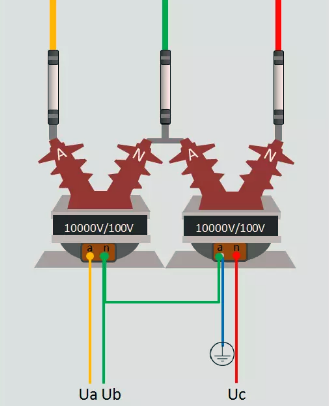

電壓互感器V/V接法3D示意圖

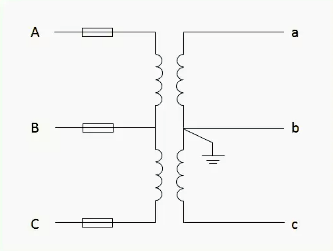

電壓互感器V/V接法3D示意圖                                               V/V接法電壓互感器原理圖

2、電壓互感器Y/Y接法

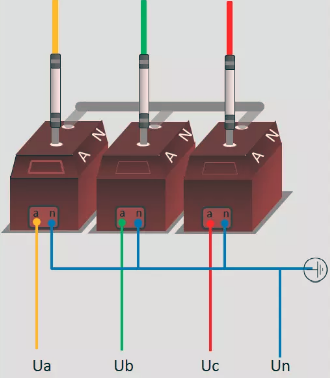

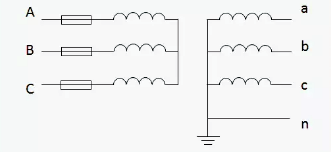

電壓互感器Y/Y接法3D示意圖                      電壓互感器Y/Y接法原理圖
電壓互感器Y/Y接法3D示意圖                                                Y/Y接法電壓互感器原理圖

3、電流互感器不完全星型接法

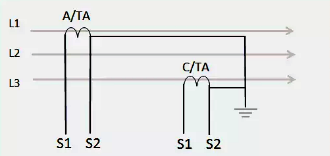

                      電流互感器不完全星型接法原理圖

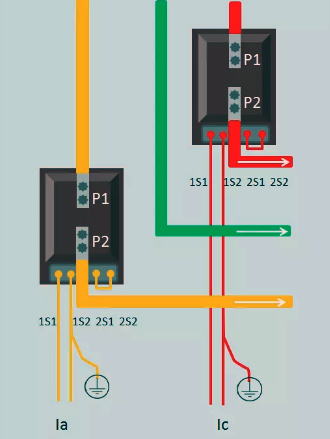

電流互感器不完全星型接法3D示意圖                                    不完全星型接法電流互感器原理圖

4、電流互感器星型接法

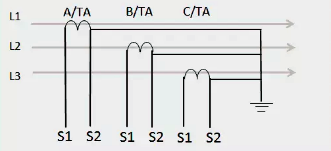

星型接法原理圖(適用10kV以上)
星型接法電流互感器原理圖(適用10kV以上)

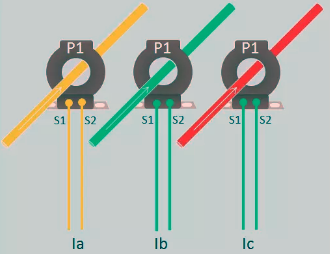

互感器星型接法3D示意圖(400V)

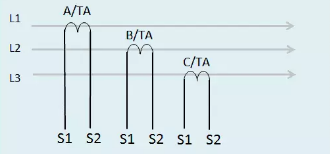

電壓互感器星型接法3D示意圖(400V)                                    星型接法電壓互感器原理圖(適用400V)

5、電能表接線示意圖

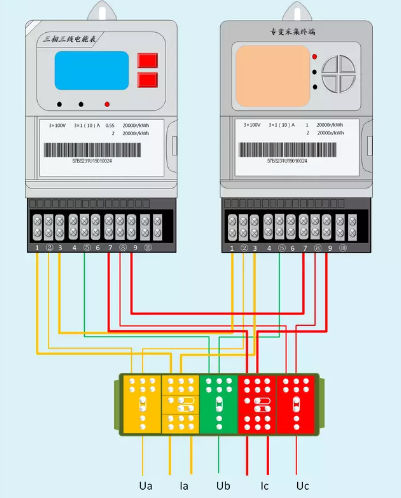

三相三線電能表組合接線示意圖(3×100V電能表+3×100V專變采集終端)

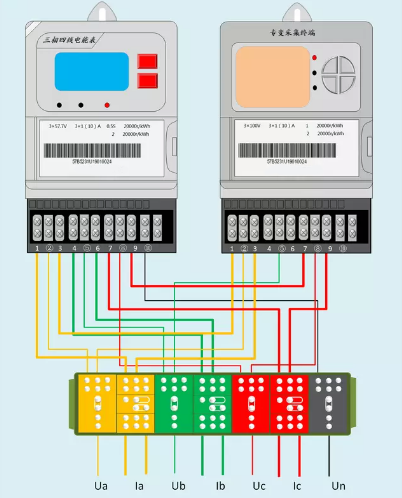

三相四線電能表組合接線示意圖(3×57.7V電能表+3×100V專變采集終端)

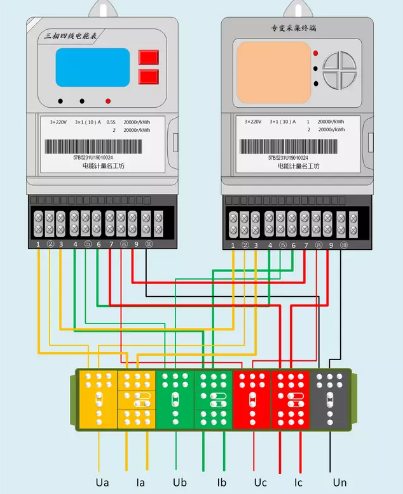

三相四線電能表組合接線示意圖(3×220V電能表+3×220V專變采集終端)
