電力儀表結合實例分享功率表達式法、實測法、對比法進行電量核算的過程，通過計算數據對比告訴大家通過功率表達式法、實測法、對比法進行電量核算其結論是不一致的。

某金屬加工廠10kV供電，采用高供高計三相兩元件計量方式，2017年7月6日工作人員換表時誤將A相二次電流接反，其他均無問題。截至到2018年5月18日開展用電普查時才發現接線錯誤，2018年6月6日計量人員將其接線更改正確。

供電企業相關部分提供信息
1、通過用戶的電費發票可知，每月的電費在23萬至27萬之間；
2、該用戶在換表前的月平均功率因數在0.90-0.95之間；
3、該用戶的電流互感器變比為50:5。
4、換表時新表示度是0，截至到更換時的有功總電量為1244kwh

◆ 功率表達式法核算電量

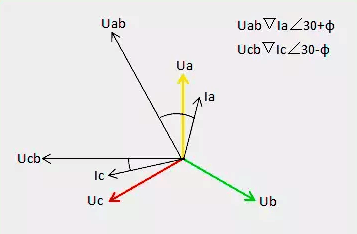

正確接線時的向量圖

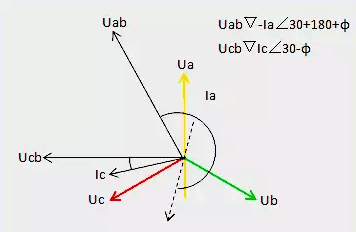

錯誤接線時的向量圖

1、寫出正確接線時的功率表達式



2、寫出錯誤接線時的功率表達式



3、計算理論更正系數



4、計算實際更正系數
因用戶功率因素在0.9-0.95之間，故平均功率因數值取0.93。當cosΦ=0.93時。tgΦ=0.394



5、計算更正率
δ=K-1=2.2-1=1.2
6、計算差錯電量



◆ 實測法核算電量

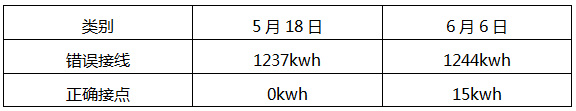

方法：計量人員5月18日在錯誤接線電能表旁安裝一塊接線正確的電能表。



1、對比法計算更正系數



2、計算更正率
δ=K-1=2.14-1=1.14
3、計算差錯電量



◆ 對比法核算電量
方法：采用月平均電量推算錯誤接線時的電量，再進行差錯電量的核算
1、計算更換前月平均電量



2、錯誤接線期間應計電量
W=25萬kwh×11(個月)=275萬kwh
3、錯誤接線期間實計電量
W△=W-W′=275-124.4=150.60萬kwh

◆ 三種方法，三種結論
通過功率表達式法計算出的電量為149.28萬kwh；通過實測法計算出的電量為141.82萬kwh；通過對比法計算出的電量為150.60萬kwh。
