在《如何處理熱電阻溫度顯示最小的故障》中說過：圖1是典型熱電阻測溫系統回路，熱電阻回路故障檢查都是在理解這個回路的基礎上進行的，排查熱電阻顯示儀表溫度顯示最大的故障也需要用到這個回路圖。

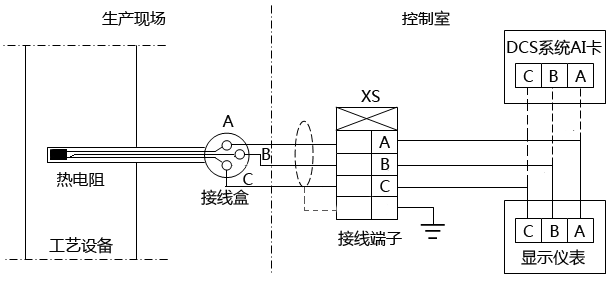

圖1 熱電阻三線制測溫系統回路示意圖
熱電阻顯示儀表溫度顯示最大是指顯示超過了儀表量程上限值。YR-GFC系列數字顯示控制儀，PV大窗口顯示一個“-OH-”。
熱電阻顯示控制儀溫度顯示最大的原因如下：
①熱電阻或接線有斷路故障，溫度將顯示最大值并報警。先短接接線端子XS的A、B接線端，觀察顯示控制儀能否顯示最小，如果沒有顯示最小，可能端子XS至顯示儀A、B端的接線有斷路故障，可用萬用表檢查該線路是否正常。如果能顯示最小，再繼續向現場檢查；在XS端子拆下接在A號端的導線，用萬用表測量A導線及B端的電阻值，即測量熱電阻及連接導線的電阻值，如果電阻值很大或無窮大，說明熱電阻或連接導線有接觸不良或斷路的故障。應重點檢查導線是否嚴重氧化，接線螺釘是否松動，尤其是熱電阻接線盒內的螺釘及導線，由于高溫環境使其氧化，有害，潮濕氣氛使螺釘或?qū)Ь€腐蝕，而出現接觸電阻增大或不導電故障，熱電阻接線盒內的接線螺釘有四顆，明顯可見的是用來將連接導線與接線柱固定在一起的兩顆螺釘，而不太明顯的是把熱電阻引線與接線柱固定在一起的另兩顆螺釘。
②熱電阻與顯示儀表分度號不匹配，錯用了熱電阻，把Pt100熱電阻與Cu50分度顯示控制儀混用；新安裝或更換顯示儀表后，沒有進行正確的參數設置。分別檢查熱電阻及顯示控制儀，找出錯誤并更正。顯示控制儀本身有故障，或參數設置有誤，可用電阻箱輸入電阻信號給顯示控制儀進行判斷。
