1、一個一個回路查
就是說儀表在檢查故障時應先理順系統的單個回路-供電回路、測量回路、控制回路，然后有針對性地對某一個回路進行檢查。而“一個一個回路查”這句話實際上是可延伸為一個單元、一對電線。如檢查某臺儀表的供電回路，可從供電箱一直檢查到顯示儀表，或變送器、執行器，以確定其供電及線路是否正常。檢查測量回路、可從現場傳感器一直檢查到顯示儀表、板卡、信號隔離器等，也可以從顯示儀表板卡、信號隔離器等一直檢查到現場傳感器，以確定該檢測回路是否正常。檢查控制回路也可以根據故障現象，有目的針對某個單元來進行檢查，或者一個單元一個單元地進行檢查或排除故障。如可從調節器的輸出一直檢查到調節閥門，也可以從調節閥門一直檢查到調節器的輸出端，來確定該控制回路的輸出是否正常，來確定調節閥及閥位反饋信號是否正常。
2、對分檢測效率高
就是說對檢測、控制系統的故障檢查時應使用優選法，以便快速地確定故障點。檢查故障時可將被檢查的系統在中點進行分割，對此點前后兩部分分別進行檢查。比如以溫度檢測系統儀表盤內的接線端子為分割點，如圖1所示，可從分割點前先檢查熱電偶至儀表盤端子的信號是否正常，如果輸入信號不正常時，還可以再進行第一次分割，以確定熱電偶或溫度變送器是否正常。當然，也可以先從分割點后檢查接線端子至顯示儀表的信號端，來判斷顯示儀表是否正常。控制系統以調節器為分割點，分為信號輸入和信號輸出兩部分，分別檢查調節器的輸入、輸出信號是否正常；也可將系統分為就地控制和DCS系統控制兩部分來分別進行故障檢查。

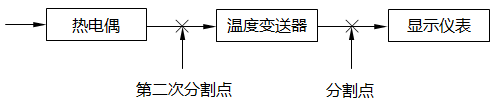

圖1 溫度檢測系統故障檢查分割點示意圖
那分割點應怎樣選擇呢？較簡單的檢測、控制回路，可按上述的平分法進行。較復雜的控制系統，可以采用優選法中的0.618法(黃金分割法)進行分割，用本法可做到用較少的檢查次數就可以較快地找到系統的故障點。控制系統的故障檢查分割點如圖2所示。把有故障的控制系統改為手動控制，觀察手動控制曲線的變化，來判斷系統的故障是工藝原因，還是控制系統的問題；同時也可大致判斷故障的位置，是在分割點前(如變送器、安全柵)，還是分割點后(如調節閥)。
圖2 控制系統故障檢查分割點示意圖
3、三個步驟來修復
就是說儀表維修工作應分為三步進行，第一步檢查故障、先檢查傳感元件、變送器至儀表盤或板卡的輸入信號，DCS至調節閥的輸出信號是否正常，先判斷故障發生在傳感元件、變送器，調節器、調節閥或DCS哪一部分。第二步處理故障，故障點在傳感元件、變送器，調節器，就對現場儀表進行修理；故障點在調節閥或DCS部分，對癥進行修理最終達到排除故障。第三步投運觀察，故障處理完畢投運后要觀察一段時間、確認該故障不再發生。因?yàn)椋行┕收鲜菚r(shí)有時無、忽好忽壞的，可能維修后已沒有故障現象了，但過一段時間又會出現，因此需要觀察一段時間，以確定故障已真正排除。
本章來自黃文鑫老師編著的《教你成為一流儀表維修工》一書，本站在此向大家推薦閱讀這本實用儀表技術書籍。
