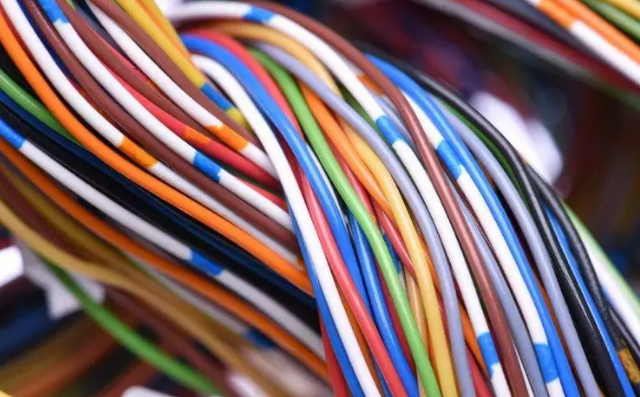

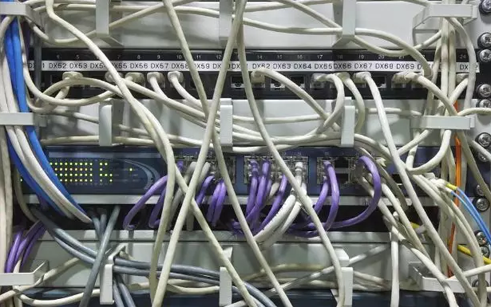

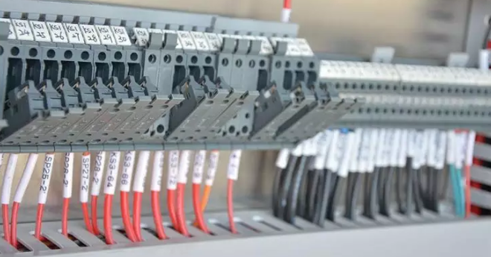

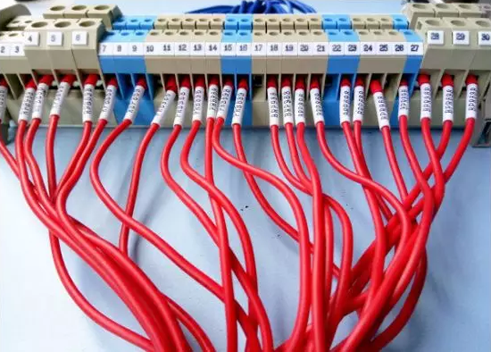

黑、白、綠、紅、藍、橙、棕和灰，導線外面的絕緣護套顏色通常都有自己的指代意義。如果按照規范接線和布線的儀表或電氣柜，使用本文介紹按導線顏色找線方法可事半功倍。但隨意使用導線布線的柜子，此方法未必有效。
1、依導線顏色標志電路
①黑色導線用于裝置和設備的內部布線。
②棕色導線用于直流電路的正極
③紅色導線用于三相電路的C相；半導體三極管的集電極；半導體二極管、整流二極管或可控硅管的陰極。
④黃色導線用于三相電路的A相；半導體三極管的基極；可控硅管和雙向可控硅管的控制極。
⑤綠色導線用于三相電路的B相。
⑥藍色導線用于直流電路的負極；半導體三極管的發射極；半導體二極管、整流二極管或可控硅管的陽極。
⑦淡藍色導線用于三相電路的零線或中性線；直流電路的接地中線。
⑧白色導線用于雙向可控硅管的主電極；無指定用色的半導體電路。

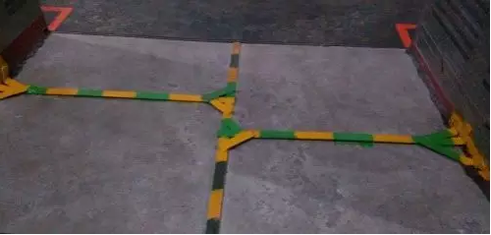

⑨黃和綠雙色導線用于(每種色寬約15-100毫米交替貼接)安全用的接地線。

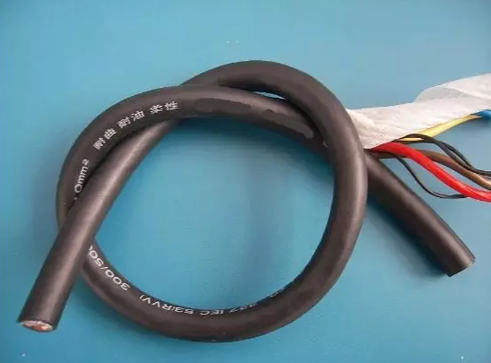

⑩紅、黑色并行用于使用雙芯導線或雙根絞線連接的交流電路。
2、依電路選擇導線顏色時

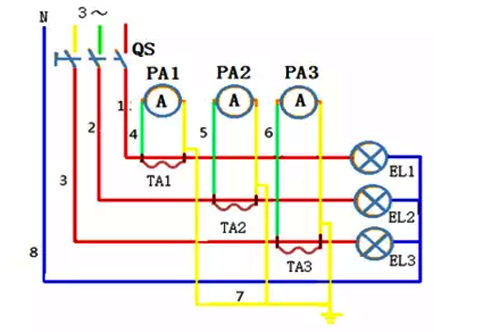

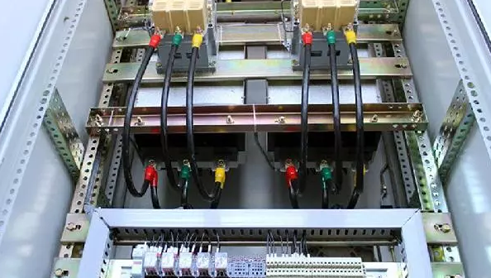

①交流三相電路

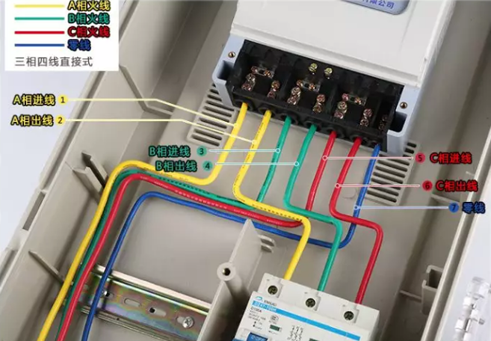

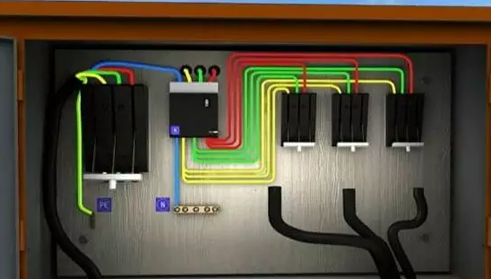

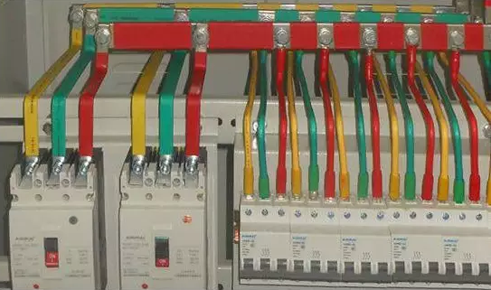

A相：黃色；B相：綠色；C相：紅色；零線或中性線：淡藍色；安全用的接地線：黃和綠雙色。

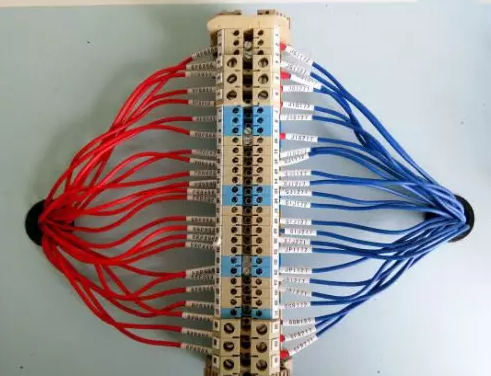

②用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。
③直流電路
正極：棕色；負極：藍色；接地中線：淡藍色。
④半導體電路
半導體三極管的集電極：紅色；基極： 黃色；發射極：藍色。
半導體二極管和整流二極管的陽極：藍色；陰極：紅色。
可控硅管的陽極：藍色； 控制極：黃色； 陰極：紅色。
雙向可控硅管的控制極：黃色；主電極：白色。
⑤整個裝置及設備的內部布線
一般推薦：黑色； 半導體電路：白色；
有混淆時：容許選指定用色外的其它顏色(如：橙、紫、灰、綠藍、玫瑰紅等)。
⑥具體標色時
在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。

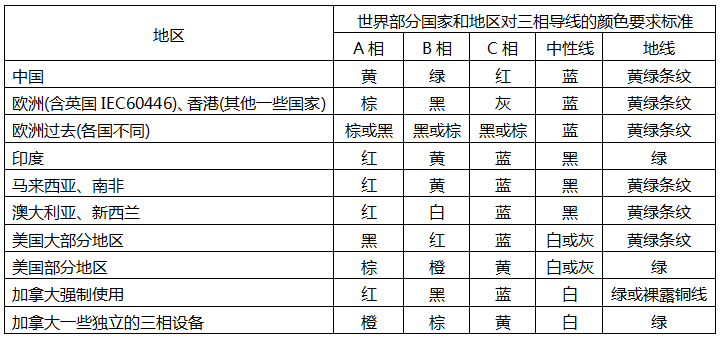

附表：世界各國對三相導線顏色要求標準
