SKJ角行程電動執行機構是以AC220V電源為動力、正反轉控制的較古老的執行器，其皮實耐用、性能可靠，不少工廠還在使用，昌暉儀表分享SKJ角行程電動執行機構安裝及調校。
1、常用SKJ角行程電動執行機構型號
SKJ常用型號 輸出軸轉矩 N.m 輸出角轉角 全行程時間 s
SKJ-0101 16 90° 25
SKJ-1101 40 90° 25
SKJ-2101 100 90° 25
SKJ-3101 250 90° 25
SKJ-4101 600 90° 25
SKJ-5101 1600 90° 25
2、SKJ角行程電動執行機構安裝
SKJ電動執行機構部分為現場安裝儀表。在減速箱箱體的底部有安裝內孔，用地腳螺釘安裝在牢固的基礎上。它的安裝尺寸和DDZ-Ⅲ型角行程執行機構完全一樣。執行機構周圍應留有足夠的空間，便于操作和維護。執行機構輸出曲柄與調節機構之間的連接可采用連桿或鋼索等。

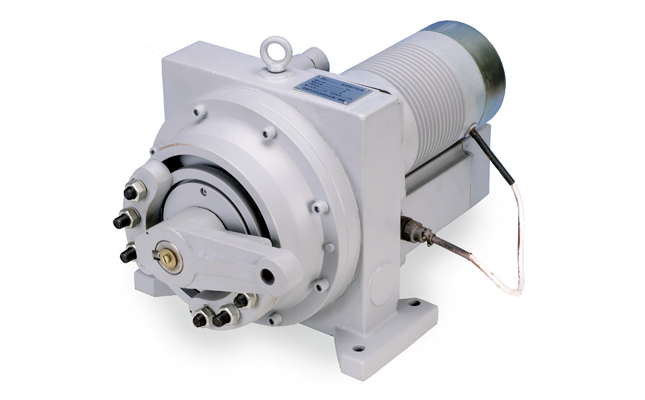

圖1 SKJ角行程電動執行機構
3、SKJ角行程電動執行機構調校
SKJ電動執行機構調校按以下步驟進行：

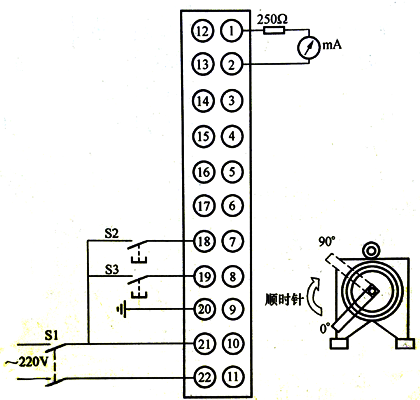

①按圖所示接線圖接線。1、2端子接入的250Ω電阻是為了產生1-5V電壓，接入的電流表是為了測量4-20mA信號，它們都是用來顯示輸出軸轉角(閥位)大小的。
②合閘電源開關S1。搖動手輪使執行機構輸出軸轉到出廠時調整好的零位，此時位置反饋電流輸出應為4mA，同時，把下限行程(限位)開關調整到斷開位置。
③搖動手輪，使執行機構輸出軸順時針旋轉90°，電流表指示應從4mA向20mA方向變化，如果輸出軸已到了90°，而位置發送電流不在20mA,則可以調節位置發送滿度電位器，使其位置發送電流到20mA為止。同時，把上限行程(限位)開關調整到斷開位置a。
④按下按鈕開關S2，輸出軸應順時針旋轉按下按鈕開關S3，輸出軸應逆時旋轉，位置發送電流也應作相應變化。
⑤按下按鈕開關S2，使執行機構輸出軸轉到90°，此時上限行程開關動作，切斷電動機供電電源；按下按鈕開關S3，使輸出軸轉到0°，此時下行程開關動作，切斷電動機供電電源。
與SKJ角行程電動執行機構配套的儀表通常為閥位控制調節器或伺服操作器， 前面介紹的是SKJ角行程電動執行機構單機調校方法，實際應用中還需要與閥位控制調節器或伺服操作器聯動調校，確保接線正確，執行機構連桿與風門、閥門等配合靈動可靠。
