二線制變送器正常工作需要1個直流24V電源和連接成正確的電流回路。二線制變送器需要DC24V電源才能工作，同時輸出的4-20mA信號也是通過電源的兩根線輸出，如果接線錯誤，二線制變送器將不能正常工作。二線制變送器、DC24V電源和儀表(或DCS、PLC)三者之間的正確回路接線為：DC24V電源正極接二線制變送器輸出的正極，二線制變送器輸出的負極接入儀表4-20mA信號輸入端正極，儀表4-20mA信號輸入端負極接DC24V電源負極，這樣就形成完整的回路。

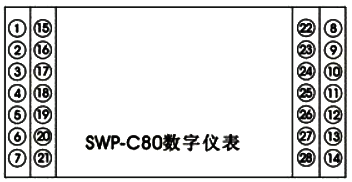

昌暉儀表生產的SWP-C803-01-12-HL-P儀表帶有1路DC24V饋電輸出(饋電允許通過的最大電流為30mA，儀表型號中的字母“P”就是帶有DC24V饋電的意思)，DC24V饋電輸出功能讓用戶在現(xiàn)場不用單獨安裝DC24V開關電源就可以直接給二線制變送器供電。SWP-C803-01-12-HL-P儀表接線端子如圖所示：
端子2為4-20mA輸入信號正極，端子7為4-20mA輸入信號負極；端子15為DC24電源的正極，端子16為DC24電源的負極。SWP-C803-01-12-HL-P儀表和二線制變送器的接線應參照前面所述二線制變送器、DC24V電源和儀表之間的回路接線，方法是這樣的：儀表端子15接二線制變送器輸出的正極，二線制變送器輸出的負極接入儀表端子2，儀表端子7和儀表端子16相連接。
如果用戶不用SWP-C803-01-12-HL-P儀表上的饋電功能，二線制變送器由外部DC24V電源或配電器供電，4-20mA信號接入儀表，那么接線方式又有所不同。
1、二線制變送器由外部DC24V供電，信號接入SWP-C803-01-12-HL-P儀表
正確的接線方式為：外部DC24V電源的正極接二線制變送器輸出的正極，二線制變送器輸出的負極接入儀表端子2，儀表端子7接外部DC24V電源的負極。
2、二線制變送器由配電供電，信號接入SWP-C803-01-12-HL-P儀表
不同廠家及型號的配電器接線端子位置往往不同，但接線思路完全相同，按照下面提供的方法結合配電器接線圖就能正確接線：
①接通配電器的電源：DC24V開關電源的正極接配電器電源輸入端正極，DC24V開關電源的負極接配電器電源輸入端負極。
②接通配電器的輸入：二線制變送器輸出的正極接配電器輸入信號端的正極，二線制變送器輸出的負極接配電器輸入信號端的負極。
③配電器輸出信號接入SWP-C803-01-12-HL-P儀表：配電器輸出信號的正極接儀表端子2，配電器輸出信號的負極接儀表端子7。
通過SWP-C803-01-12-HL-P和二線制變送器接線的方法，相信大家都有這樣的體會：熟練掌握儀表的基本工作原理，靈活應用才有提高。最后提醒大家，接線完成后還要記得設置SWP-C80儀表參數(shù)，儀表才能正常工作。
