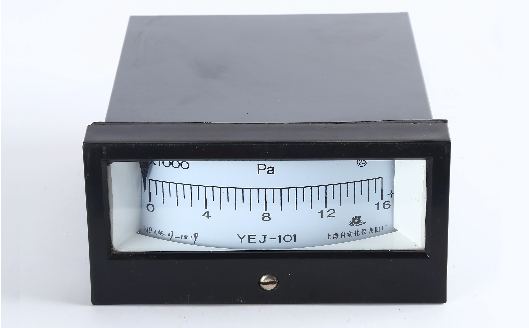

矩形膜盒壓力表工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生響應的彈性變形，再經撥桿-齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐漸將被測值在刻度盤上指示出來。YEJ-101/YEJ-121型矩形膜盒壓力表適用于鍋爐通風設備等對銅合金不起侵蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量。云南昌暉儀表制造有限公司工程師總結了常見七種YEJ-101型矩膜盒壓力表故障檢查及排除方法供大家參考。

1、矩膜盒壓力表“加壓后儀表不指示”故障現象
可能原因：導壓管路或接頭堵塞；指針桿脫落；傳動部分連桿或拉桿與膜盒連接處脫落；膜盒泄漏；矩膜盒壓力表傳動部位過緊或卡住。
排除方法：用鋼絲疏通；固定好指針桿；找出脫落部位，重新連接好；如焊口泄漏可補焊，如膜盒波紋處泄漏，一般不能焊接，應按原規格更換新的膜盒；找出過緊或卡住部位，并加注油潤滑。

2、矩膜盒壓力表“指針呆滯或跳動”故障現象
可能原因：矩膜盒壓力表導壓管路或接頭處時堵時通；指針與刻度盤有摩擦；傳動機構的活動部位有摩擦或卡??；軸承有裂痕或損壞。
排除方法：用鋼絲疏通，清除臟物；平整指針或清除刻度盤上的臟物；清除摩擦或卡住部位，并加注油潤滑按原規格更換新軸承。

3、矩膜盒壓力表“故障壓力除掉后指針不回零”故障現象
可能原因：矩膜盒壓力表指針桿與指針?biāo)蓜?；活動部位有摩擦或卡?/span>；活動部位松動；游絲力矩不足；膜盒的彈性失效。
排除方法：在零位上固緊矩膜盒壓力表指針調修活動部位，并加注油潤滑；消除松動部位，但需保證不過緊；加大游絲力矩；按原規格更換新膜盒。

4、矩膜盒壓力表“指示值偏高(正誤差)”故障現象
可能原因：微調支板調整不合適；連桿與撥桿的傳動比不合適(即兩桿夾角不合適)；連桿與鉸鏈桿及拉桿之間的傳動比調整不合適。
排除方法：逆時針調整調節螺釘，改變微調支板的位置，減小正誤差；將矩膜盒壓力表連桿往撥桿外端竄一個孔，增大兩桿之間的夾角，減小傳動比。



5、矩膜盒壓力表“指示值偏低(負誤差)”故障現象
可能原因：導壓管路或接頭有泄漏；連桿與撥桿的傳動比不合適(即兩桿夾角不合適)；連桿與鉸鏈桿及拉桿之間的傳動比調整不合適。
排除方法：消除泄漏處；如焊口泄漏可補焊，如膜盒波紋處泄漏，應按原規格更換新膜盒；將矩膜盒壓力表連桿往撥桿里端竄一個孔，減小兩桿夾角，增大傳動比。

6、矩膜盒壓力表“加壓后指針達不到上限位”故障現象
可能原因：導壓管路或接頭處泄漏膜盒泄漏；矩膜盒壓力表長期超壓運行，或瞬間沖擊壓力過大，或受周圍環境腐蝕，使膜盒變形；微調支板調整不合適；傳動部位有摩擦或卡住。
排除方法：消除泄漏處；如焊口泄漏可補焊，如膜盒波紋處泄漏應按原規格更換新膜盒；按原規格更換新膜盒；順時針調整調節螺釘，改變調整支板的位置消除摩擦或卡住部位，并加注油潤滑。

7、矩膜盒壓力表“變差大”故障現象
可能原因：導壓管路或接頭處因有污物時堵時通；矩膜盒壓力表游絲力矩不足；指針與刻度盤有摩擦；傳動部位有摩擦或軸承過緊地壓于軸上；連桿或拉桿的連接孔磨損而增大；軸承有裂紋膜盒彈性失效。
排除方法：用鋼絲疏通，并清除污物；增大游絲的力矩；平直指針，或消除刻度盤上的臟物；消除摩擦，調整好軸承與軸的間隙，并加注油潤滑；用沖子緊繃軸孔或重新按磨損后的孔制作同樣長短的連桿或拉桿；更換同規格的新軸承；按原規格更換矩膜盒壓力表新膜盒。
