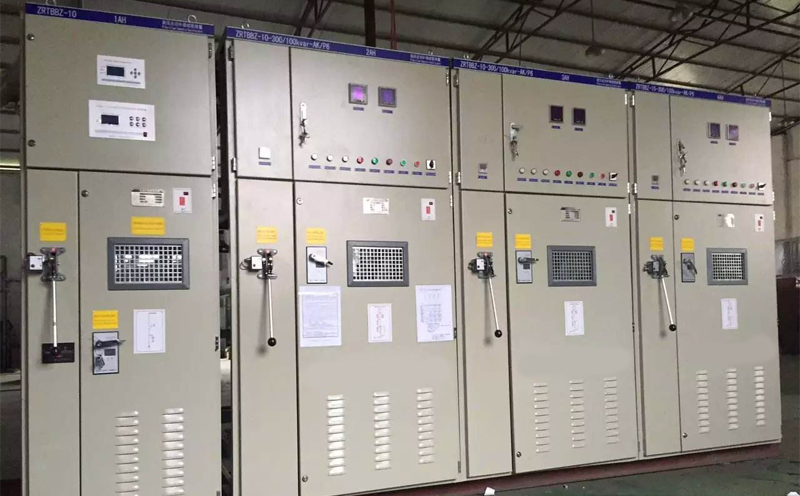

電容柜斷路器誤跳閘故障案例1
故障設備：某礦山10kV供電系統中的電容柜。
故障現象：在操作3#高壓開關柜時，引起電容柜斷路器誤跳閘。3#柜控制一臺高壓電動機的工作，需要經常進行合閘和分閘操作，只好讓電容柜停止運行，由此導致功率因數嚴重降低，每月被供電公司罰款數千元，造成了直接的經濟損失。
診斷分析：
①對3#柜試驗性地進行合閘和分閘，重復幾次，電容柜每次都要跳閘。
②仔細檢查兩臺柜子的控制線路，元器件沒有損壞，接線正確無誤，不存在接觸不良的問題。
③用兆歐表檢測電容柜的絕緣，發現有接地現象，其原因是與出口繼電器相連接的一個連接片出了問題，套在連接片上的黃蠟管破損，導致連接片碰到金屬底板上而接地。
④更換黃蠟管后.再次進行試驗，故障仍未排除，電容柜還是跳閘。
⑤再用兆歐表檢測3#柜的絕緣，發現控制回路中也有接地現象。進一步檢查，是控制開關的觸點與轉軸之間的絕緣套管擦破，轉軸又與金屬面板相連，因此觸點接地。
故障處理：更換絕緣套管、然后再次對3#柜進行合閘和分閘，電容柜沒有出現跳閘現象。
【昌暉儀表經驗總結】在此故障案例中存在兩處接地故障。在控制開關上，觸點和導線很多，接地的現象時有發生，在診斷接地故障時，不要忽視這個環節。
電容柜斷路器誤跳閘故障案例2
故障設備：某高壓配電室中的10kV電容柜。
故障現象：電容柜投入運行時，過電壓保護經常動作、引起斷路器跳閘，有時幾次合閘都不能成功。
診斷分析：
①檢查10kV系統的電壓，在正常狀態，不存在過壓?jiǎn)栴}，分析可能是保護裝置誤動作。
②電容柜中過電壓繼電器的型號是DI-11/220。檢查過電壓保護的整定值、二次動作電壓Udz為110V，時間為4s，返回系數為0.9(返回電壓為99V)。
③從表面上看，如果系統電壓正常，過電壓繼電器就不會動作。但是系統實際的運行電壓是10.5kV，電壓互感器的變比是10000/100，由此可知一次側正常運行電壓為105V。如果電壓波動+5%，就會超過110V，引起過電壓繼電器動作。而返回電壓為99V，一般來說，如果沒有短路故障，電壓不會下降到這個數值，所以繼電器動作后難以返回，4s后斷路器就會跳閘斷電。
故障處理：重新進行整定，動作電壓可以接近1.1倍額定電壓；返回系數可以提高到0.95；而動作時間可以縮短到2s左右。
