近年來，電力儀表在電力、工業等生產中得到了快速發展和廣泛應用，多功能電工儀表的校驗，對工程安全運行，及時查出隱患，掌握運行狀況有著重要意義。本文先介紹了多功能電力儀表和檢測裝置，然后舉例分析多功能電力儀表校驗方法和基本流程。再探討多功能電力儀表在實際工程運用，管理的基礎上，結合相關實踐經驗，就多功能儀表常見問題及處理方法展開研究。

電力儀表在使用一段時間后，由于磨損、材料、線路老化等方面因素的影響，其技術特性將發生變化。如果這種變化太大，將影響測量的準確度。因此，國家規定對使用中的或修理后的電力儀表，都必須進行校驗。對電力儀表進行校驗，主要是測定被校驗儀表在規定的條件下工作時,看它是否達到規定的技術性能，特別是準確度是否達到標定值。

1、儀表簡介
常用電力儀表的定義：用來測量各種電量、磁量及電路參數的儀器、儀表統稱為電力儀表。按測量對象不同，分為電流表、電壓表、功率表、電度表、歐姆表等；按被測電量種類的不同分為交流表、直流表、交直流兩用表等。數字儀表：用數字顯示被測值的儀表。把測量轉化為數字量并以數字形式顯示出來的儀表。工業測量中位移、電流、電壓、空氣壓等模擬量，經模數轉換器，把模似量換成數字量(簡稱模數轉換)，讀數直觀。

2、多功能電力儀表校驗裝置
①本次校驗中使用的DK-56B1是過功能電力儀表校驗裝置，采用現代測試技術及DDS波形合成，高速數字處理器(DSP)、復雜可編程邏輯列陣(CPLD)、大規模集成功放。

②多功能電力儀表校驗裝置主要功能特點
A、國內首創將系統、測量和信號產生集成在一個模塊，產品集成度高，故障率低，響應速度快，效率高，可靠性高，輸出功率大，內含交直流標準源，可直接檢定各種直流指示儀表。
B、電壓，電流，功率，相位，頻率均采用優越閉環輸出，設置點一次到件調整，模擬各種電力故障。
C、備有多重報警和保護功能，故障自行檢測，并顯示故障類型和部位，使用安全可靠。

3、試驗內容方法
本文針對昌暉儀表制造有限公司多功能電力儀表YR-GFE-9S4舉例說明，多功能電力儀表的操作參閱多功能電力儀表說明書，在本文不累述。

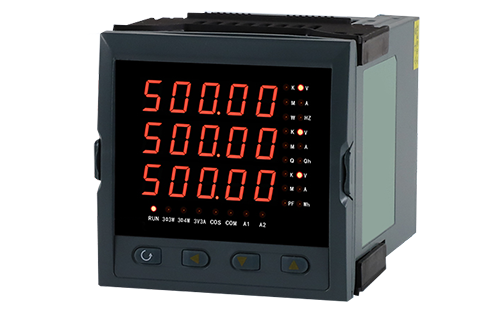

圖1   昌暉多功能電力儀表 YR-GFE9S4

3.1 接線圖
進行多功能電力儀表校驗接線時，先確定該多功能儀表的接線方式，一般是三相四線制。然后根據儀表端子接線圖，把相應的電壓，電流信號接入到儀表的相應端子，進行校驗。
3.1.1 多功能電力儀表端子接線如圖2所示。

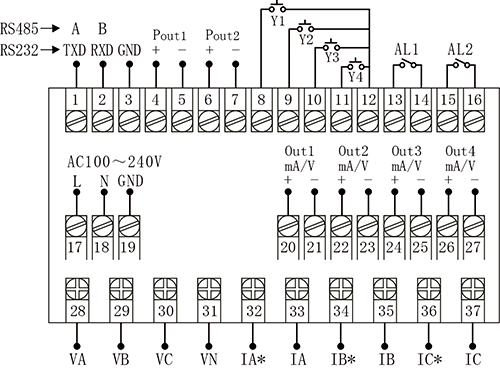

圖2  昌暉多功能電力儀表接線圖

3.2 儀表校驗的方法步驟
3.2.1 儀表校驗前
①查看該多功能電力儀表是否接入儀表電源，有無示數。若無示數顯示，則檢查電源線，控制電源回路。
②外觀檢查，檢查是否有缺角，看是否有零件脫落或損壞之處，緊固件是否松動，電路連接線是否開捍等顯示不正常情況。
③記錄下該多功能電力儀表的銘牌，包括生產日期、廠家、精度、出廠日期、編號、變比、型號、天氣情況、環境溫度、環境濕度等。
④二次回路清掃檢查，電流表CT，電壓表PT，功率表PT/CT二次側回路清掃，檢查。

3.2.2 主要參數校驗過程
①原理
次級線圈的額定電壓一般設計為100V，與其配套使用的交流電壓表量程也應為100V，通過變比換算出一次側線電壓的標準值。次級線圈的額定電流一般設計為5A，與其配套使用的交流電流表量程也應為5A，通過變比換算出一次側相電流的標準值，然后根據電流電壓，換算出有功功率，無功功率等。

②電壓校驗
A、按照多功能電力儀表說明書正確設置儀表參數。
B、電壓校驗
在校驗裝置上輸入”11.547U”然后按“Enter”鍵，則此時裝置對多功能電力儀表A\B\C三相輸入11.547V相電壓，二次線電壓為20V。操作多功能電力儀表到電壓顯示界面，記錄下多功能電力儀表線電壓顯示數據。然后按照上述方法分別，在檢測裝置輸入23.094U，34.642U，46.189U，57.737U，記錄多功能電力儀表線電壓顯示數據。

③電流校驗
A、檢測裝置上先按Menu鍵進入主菜單，然后按“1交流輸出“進入交流輸出界面，按V/Y鍵，用于Y型或V型接線方式選擇，一般多數為Y型接法，按IRange量程鍵選擇合適量程,一般電流互感器二次側電流為5A。
B、輸入”1I”然后按Enter鍵，則此時裝置對儀表A\B\C三相輸入1安培電流，調節多功能電力儀表到電流顯示界面，記錄下多功能電力儀表顯示數據。然后按照上述方法，分別輸入2I，3I，4I，5I，記錄下多功能電力儀表顯示數據。

④有功功率，無功功率，功率因素校驗
A、有功功率：在檢測裝置上選擇好電壓電流相對應的量程和接線方式，輸入57.737U然后按Enter鍵。按快捷鍵區“Φ試驗點1.0”，調整儀表功率為有功功率模式，輸入”1I”然后按Enter鍵，則此時裝置對多功能電力儀表A\B\C三相輸入1安培電流，線電壓100V。調節多功能電力儀表到有功功率顯示界面，記錄下數據。然后按照上述方法，分別輸入2I，3I，4I，5I，記錄下數據。
B、無功功率：在檢測裝置上按快捷鍵區“Φ試驗點0.0L”或“Φ試驗點0.0C”調整多功能電力儀表功率為無功功率模式，然后在分別輸入1I、2I、3I、4I、5I，調節多功能電力儀表到無功功功率顯示界面，記錄下數據。
C、功率因素：在檢測裝置上分別按快捷鍵區“Φ試驗點0.0L”、“Φ試驗點0.5L”、“試驗點1.0”、“Φ試驗點0.8C”、“Φ試驗點0.5C”、“Φ試驗點0.0C”，調節多功能電力儀表到功率因素顯示界面，記錄下數據。

3.2.3 儀表校驗后
①對電源控制回路經行檢查，由于實驗所斷開的控制開關，拔掉的熔絲，都要經行復歸。
②對于直接加線到多功能電力儀表上的實驗，實驗后要注意復歸過功能電力儀表上的原來所脫開的導線，保證接線正確。
③對于端子排上電壓，電流回路進行檢查，由于實驗所拆的滑片，導線都要經行復歸。


4、電力儀表常見問題和處理方法
①為了檢測儀表回路，一般情況下先從端子排上進行實驗。因此要注意通過變壓器二次側向一次側反向送電，必須先把相對應的電壓二次側回路斷開。一般也要在端子排上把電流互感器二次測的回路滑片脫開。
②進行電壓校驗時，注意電壓回路是否有電器元件導致所加的電壓分壓，造成數據的誤差。
③若端子排線路復雜，無法進行試驗，則可以直接把電壓，電流加在儀表上，應注意要脫開外電路，所加電壓線的觸頭應該保持一定間隙，防止短路。
④若發現所測電壓，電流數據有微小波動時，因先檢查是否所加頻率是50Hz，然后先把電壓，電流加到滿量程，一般情況下可以消除波動。
⑤若發現所測的電壓，電流，有功，無功的值與標準值有明顯差異時，因先檢查是否是回路問題，加錯線或者相序弄等，然后在檢查是否是該表變比問題，與之前所記錄的電壓互感器、電流互感器變比，進行比較。若設置錯誤，則對多功能電力儀表進行設置，設置正確后，在進行校驗。
⑥若發現所測電流表，功率表是顯示負數，則要檢查是否是所加電流極性錯誤。

江蘇省駱運水利工程管理處張星、楊曉芬、朱佳佳等工程師結合實踐經驗，在本文闡述了昌暉多功能電力儀表的檢測方法,流程，常見問題,處理措施等。通過對昌暉電力儀表進行校驗，把測量值與標準值比較，計算誤差，及時校準了儀表的精度，提高了電力儀表的穩定性和實用性。為電力系統，工程運行提供了安全保障。
