本文介紹標準熱電偶量傳覆蓋范圍、標準熱電偶檢定裝置配置及構成標準熱電偶檢定裝置的設備的詳細技術指標要求，通過閱讀本文可對目前標準熱電偶檢定裝置有一個全面的認識，對開展標準熱電偶檢定工作大有幫助。

一、標準熱電偶量傳覆蓋的范圍
當前常用的標準熱電偶分為標準鉑銠10-鉑熱電偶和標準鉑銠30-鉑銠6熱電偶。在ITS90溫標中，標準鉑銠10-鉑熱電偶已經不再是溫標的法定內插儀器?，F以標準鉑銠10-鉑熱電偶（以下簡稱“標準熱電偶”）為例對標準熱電偶檢定裝置進行介紹。標準鉑銠10-鉑熱電偶是熱電偶系列中準確度較高，物理、化學性能良好，在高溫下有很好的抗氧化性能，熱電動勢的穩定性和復現性很好的熱電偶。因此，它作為標準計量器具，在419.527℃-1084.62℃溫區用于溫度量值傳遞，也是我國計量法規規定的該范圍內最常用的標準器，是工業廉金屬熱電偶和工業貴金屬熱電偶的主要傳遞標準。此外，廣泛用于工礦企事業單位的熱電偶檢定爐，精密高溫爐等精密設備的測試及校準，都可以溯源到標準熱電偶。標準熱電偶量傳覆蓋的范圍如圖1所示。

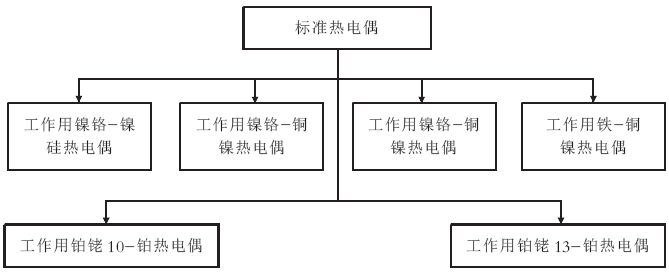

 圖1   標準熱電偶量傳覆蓋的范圍

標準熱電偶按準確度等級可分為一等標準熱電偶WRPB-1和二等標準熱電偶WRPB-2；按不同貴金屬含量可以分為標準鉑銠10-鉑熱電偶、標準鉑銠30-鉑銠6熱電偶、標準鉑銠13-鉑熱電偶，其分度號分別為S、B、R型。

二、標準熱電偶檢定裝置介紹
開展標準熱電偶檢定項目需要具備電測儀表、熱電偶檢定爐、退火爐和其他配套設備。隨著測量儀器功能的多樣化及計算機技術的發展，當前新建標的熱電偶檢定裝置多為自動檢定裝置，檢定效率得到了較大的提升，自動恒溫、自動記錄及計算，最終生成符合國家計量檢定規程要求的檢定記錄及檢定證書。計算機數據處理的快速及準確，大大降低了檢定員的勞動強度，同時提升了數據處理的可靠性。

自動檢定裝置用多用數字表替代傳統電測設備直流電位差計，用自動掃描開關替代了傳統的手動轉換開關，通過將控制軟件及測試軟件集成，從而實現了數據的自動采集及記錄。裝置還通過擴展端口，使得系統可以較為容易的實現多臺檢定爐的群控，從而使得工作效率得到成倍的提高。熱電偶自動檢定裝置的結構圖如圖2所示。

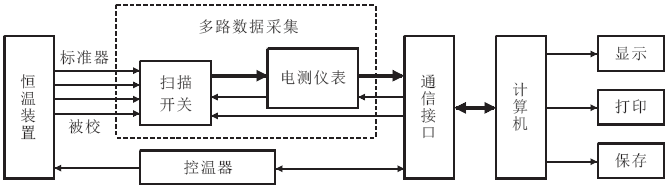

圖2   熱電偶自動檢定裝置結構示意圖

依據JJG75-1995《標準熱電偶》檢定規程的規定，檢定裝置技術性能如表1所示。
檢定裝置技術性能
