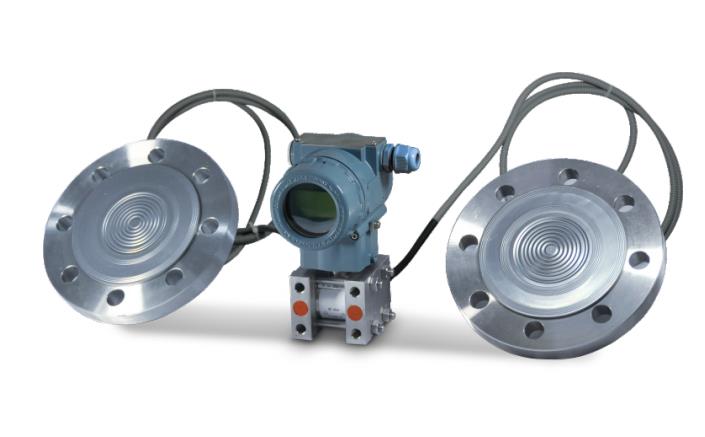

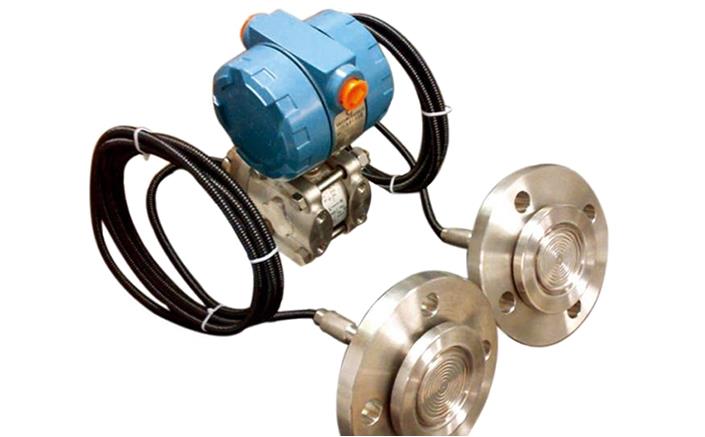

遠傳差壓變送器 1151DP

2021/7/14 21:31:38 人評論次瀏覽分類：1151變送器儀表地址：http://www.jinzhengkj.com.cn/product/771.html

1151DP遠傳差壓變送器用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4-20mA信號輸出。1151DP智能遠傳差壓變送器可與HART手操器相互通訊，通過它進行設定，監控。

1151DP遠傳差壓變送器的遠傳裝置是用于防止管道中的介質直接進入變送器里的壓力傳感器組件中，它與變送器之間靠注滿流體的毛細管連接起來的。

1151DP遠傳差壓變送器主要性能指標
1、參考精度
①數字、智能遠傳差壓變送器：±0.1%校驗量程
②模擬、線性遠傳差壓變送器：±0.2%校驗量程
2、穩定性
①數字、智能遠傳差壓變送器：6個月，±0.1%URL
②模擬、線性遠傳差壓變送器：6個月，±0.2%URL
3、環境溫度影響
①數字、1151DP智能遠傳差壓變送器：零點誤差±0.2%URL/56℃；總體誤差±(0.2%URL+0.18%校驗量程)/56℃
②模擬、線性1151DP遠傳差壓變送器：零點誤差±0.5%URL/56℃；總體誤差±（0.5%URL+0.5%校驗量程）/56℃
4、靜壓影響：對于量程代碼4和5，在13790kPa下為±0.2%URL，其它量程為±0.25%URL；零點誤差可在線通過重新調零來修正
5、量程：可修正至±0.25%輸出讀數/6895kPa
6、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
7、電源影響：小于±0.005%輸出量程/伏特。
8、負載影響：沒有負載影響，除非電源電壓有變化。
9、電磁干擾/射頻干擾(EMI/RFI影響)：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
10、安裝位置影響：遠傳差壓變送器零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
11、零點和量程
①數字、1151DP智能遠傳差壓變送器：可用本機量程和零點按鈕調整，或用HART手操器遠程調整
②模擬、線性1151DP遠傳差壓變送器：量程和零點連續可調
12、零點正、負遷移
①零點負遷移時，量程下限必須大于或等于-URL
②零點正遷移時，量程上限必須小于或等于+URL
③校驗量程大于或等于最小量程
13、輸出
①數字、1151DP智能遠傳差壓變送器：4-20mADC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4-20mA信號上，可供采用HART協議的上位機使用。
②模擬、線性1151DP遠傳差壓變送器：4-20mA，與過程壓力成線性
14、阻尼時間常數
①數字、智能1151DP遠傳差壓變送器：時間常數可調，以0.1秒遞增，由最小至16.0秒。
②模擬、線性1151DP遠傳差壓變送器：時間常數可調，以最小至1.67秒。
15、環境溫度極限
①數字、智能1151DP遠傳差壓變送器：-40至85℃
②模擬、線性1151DP遠傳差壓變送器：-40至93℃；帶液晶表頭: -30至60℃
16、過程溫度極限
①普通硅油：-40至149℃
②高溫硅油：15至315℃
③氟油：-45至205℃
④惰性液：-18至177℃
17、靜壓與過壓極限
1151DP遠傳差壓變送器任意一側加0-13.79MPa壓力不會損壞。在3.45kPa至13.79MPa的靜壓范圍內工作時符合性能規格要求。
18、 HART通訊要求
①要求有一個最小250Ω電阻
②用多芯雙絞線時最大可達1.5km，通訊距離因電纜類型而異。

1151DP遠傳差壓變送器安裝
1、用多芯雙絞線時最大可達1.5km，通訊距離因電纜類型而異。用下述公式可確定電纜長度
公式中：L為長度(m或ft)；R為阻抗(Ω，包括電源阻抗)；C為電纜電容(pF/m或pF/ft)；Cf為最大并聯電容(pF/m或pF/ft)
1151DP 遠傳差壓變送器

隨著壓力傳感器技術、數字控制技術和智能制造工藝的發展，單晶硅變送器在精度、穩定性、可靠性、低溫度漂移、靜壓性能比和抗干擾方面上更具優勢，遠非同場合電容式產品所能媲比，昌暉儀表已經停止1151遠傳差壓變送器生產，用單晶硅遠傳差壓變送器替代1151遠傳差壓變送器，如需選型請您移步 http://www.jinzhengkj.com.cn/product/793.html
