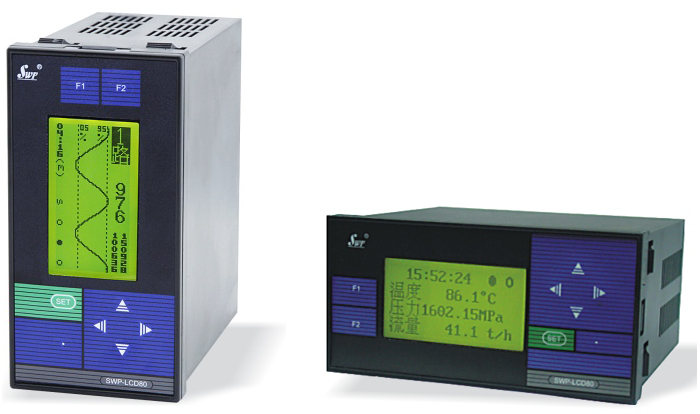

流量貿易積算儀/記錄儀型號
SWP-LCD-NL802-8*22-AAG-HL-2P(計量MODBUS)
SWP-LCD-NL802-8*22-AAG-HL-2P-W(計量MODBUS)
SWP-LCD-NL802-8*22-AAG-HL-2P-T(計量MODBUS)
SWP-LCD-NL802-8*22-AAG-HL-2P-S(計量MODBUS)
SWP-LCD-NL802-8*22-AAG-HL-2P-W-S(計量MODBUS)
SWP-LCD-NL802-8*22-AAG-HL-2P-T-S(計量MODBUS)
流量/熱能貿易記錄儀技術指標
◆輸入信號
①模擬量輸入：標準熱電偶 , 熱電阻，電壓0-5V和1-5V， 電流0-10mA和4-20mA
②脈沖輸入：0-5000Hz
③開關量輸入：幅度≥4V(啟動，停止，清零）
◆輸出信號
①模擬量輸出：電流0-10mA(負載≤750Ω)和4-20mA(負載≤500Ω)；電壓0-5V(負載≥250kΩ)和1-5V(負載≥250kΩ)
②開關量輸出：繼電器控制輸出-繼電器ON/OFF帶回差，觸點容量AC220V/3A；DC24V/6A(阻性負載)
③可控硅控制輸出：SCR(可控硅過零觸發脈沖)輸出，可觸發可控硅400V/100A
④固態繼電器輸出：SSR(固態繼電器控制信號)輸出，6～24V/30mA(電壓不可調)
⑤饋電輸出： DC24V±2V負載30mA
⑥精度：0.5%FS±1字
⑦采樣周期：1秒
◆記錄間隔：1秒-4分鐘之間，分著1，2，4，6，15，30，60，120，240秒九檔可供選擇
◆記錄內容：每個通道按以上記錄間隔時間記錄每個時間點上的通道顯示值各報警狀態，并可以曲線顯示
◆存儲長度：1.5天(間隔 1 秒時)-365天(間隔4分鐘時)
◆掉電記錄：可記錄掉電次數≤79次；可記錄掉電時間累積值≤999999秒
◆測量范圍：-9999.9~99999字
◆顯示方式：背光式大屏幕液晶(LCD)圖形顯示板
◆顯示內容：可由漢字，西文，數字，過程曲線，光柱等組成
◆通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更
◆瞬時流量顯示：0~999999，累積流量顯示：0~99999999.999
◆瞬時熱量顯示：0~999999，累積熱量顯示：0~99999999.999
◆溫度補償顯示：-199999~999999
◆壓力補償顯示：-199999~999999
◆報警方式：帶回差ON/OFF，繼電器觸點輸出(AC220V/3A或DC24V/6A-阻性負載)
◆通訊輸出：RS485，波特率1200pbs~19.2kpbs(可設置)
◆參數設定：中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
◆保護方式：設定參數永久保存，記錄數據斷電保存，內置Watching Dog(看門狗)電路
◆使用環境：環境溫度0-50℃，相對濕度≤85%RH，避免強腐蝕性氣體
◆電源電壓：AC220V+10-15%/50-60Hz；AC85V-260V(開關電源)；DC24V±2V(開關電源)
◆功耗：≤5W
◆安裝儀表尺寸：80×160×140mm；開孔尺寸：152×76mm安裝；標準卡入式
◆重量：約800g
液晶流量貿易積算儀/記錄儀選型表
SWP-LCD-①②③-④⑤-⑥⑦⑧-⑨⑩-?-?-?-?
①儀表功能
[NL]：防盜型流量積算儀
[NLR]：防盜型流量積算記錄儀
②外形尺寸
[8]：160×80mm
③補償信號
[01]：無補償流量積算儀
[02]：帶溫度和壓力補償流量積算儀
[03]：帶溫度和壓力補償過熱蒸汽流量積算儀
[04]：帶溫度和壓力補償飽和蒸汽流量積算儀
④通信方式
[8*2]：2路RS485(MODBUAS RUT)通訊
⑤控制輸出
[2]：4-20mA
⑥流量輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[F]：脈沖(頻率信號輸入幅值如高電平低于5V，需要特殊備注)
⑦力補償輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
⑧溫度補償輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[E]：E型熱電偶
[K]：K型熱電偶
[V]：Cu50銅電阻
[W]：Pt100.1鉑電阻
[G]：Pt100熱電阻
⑨報警1
[H]：上限報警，默認
⑩報警2
[L]：下限報警，默認
?饋電輸出
[N]：無饋電(可省略)
[2P]：2路DC24V饋電
?儀表供電
[省略]：AC220V供電
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
?外形特征
[S]：80×160mm豎式
[省略]：160×80mm橫式(可省略)
?特殊備注
[(計量MODBUD)]：計量MODBUD
流量貿易積算儀/記錄儀接線圖
