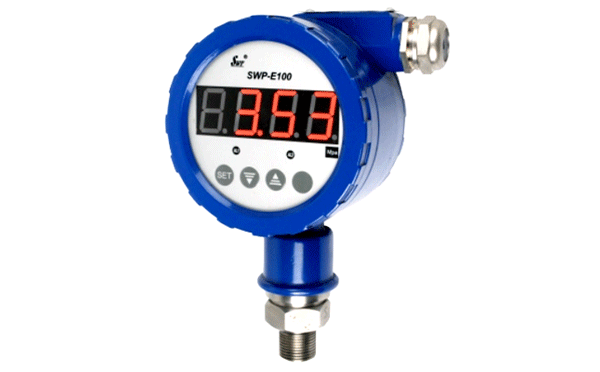

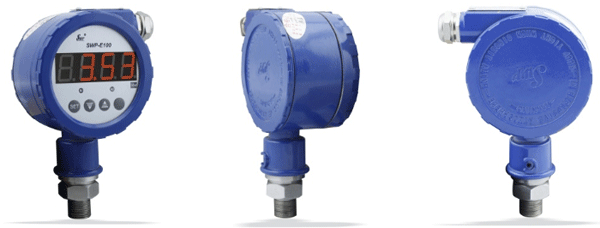

昌暉儀表生產的壓力變送控制器SWP-XEY100采用鋁合金外殼和進口擴散硅壓力傳感器，抗腐蝕，抗過載，穩定性好，精度高，SWP-XEY100集測量/顯示/變送/控制/通訊為一體，可用于石油、化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。壓力變送控制器SWP-XEY100可替代指針壓力表或遠傳壓力表等產品。
SWP-XEY100技術指標
測量范圍：0-60MPa
精度：0.5%(標配)或0.2%
顯示：4位LED顯示
輸出特性：帶上下限控制或報警輸出(繼電器觸點容量3A/250VAC；SSR可控硅觸發信號0.5A/400V；SCR固態繼電器觸發信號300mA/6V)
通訊功能：RS485或RS232
適用環境：相對濕度≤90%，溫度-10~50℃
介質溫度：-20℃~+70℃
連接方式：M20×1.5或按照用戶要求定制生產
外形尺寸：φ100×60mm

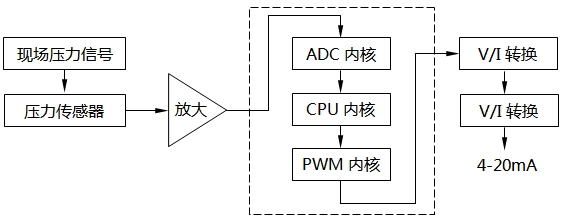

SWP-XEY100工作原理
壓力變送控制器SWP-XEY100通過壓力傳感器把壓力信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換，最后由CPU進行數據處理并顯示及PWM輸出。

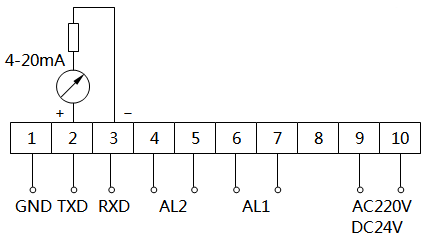

SWP-XEY100接線圖
壓力變送控制器SWP-XEY100選型表
SWP-XEY100-①②③-④-⑤-⑥⑦-⑧
①SWP-XEY100通訊方式
[2]：RS232
[8]：RS485
②SWP-XEY100輸出方式
[00]：無輸出
[01]：繼電器
[02]：4-20mA
[03]：0-10mA
[04]：1-5V
[05]：0-5V
[06]：SCR輸出
[07]：SSR輸出
[08]：特殊規格
[09]：SOT輸出(SOT：內置固態繼電器3A/250V)
③SWP-XEY100過程連接方式和材料
[R]：外螺紋G?(1Gr18Ni9Ti)
[G]：外螺紋M20×1.5(1Gr18Ni9Ti)
④SWP-XEY100外殼類型
[A]：鋁外殼/LED現場指示/防護等級IP65
⑤SWP-XEY100測量范圍/量程調節范圍
[D5]：0-20kPa/10.0-20kPa
[D6]：0-25kPa/12.0-30kPa
[D7]：0-40kPa/12.0-40kPa
[D8]：0-60kPa/20.0-60kPa
[E1]：0-100kPa/30.0-100kPa
[E2]：0-160kPa/60.0-200kPa
[E3]：0-200kPa/60.0-200kPa
[E4]：0-250kPa/12.0-400kPa
[E5]：0-400kPa/12.0-400kPa
[F1]：0-0.6MPa/0.2-0.6MPa
[F2]：0-1.0MPa/0.3-1.0MPa
[F3]：0-1.6MPa/0.6-2.0MPa
[F4]：0-2.0MPa/0.6-2.0MPa
[F5]：0-2.5MPa/1.2-4.0MPa
[F6]：0-4.0MPa/.2-4.0MPa
[F7]：0-6.0MPa/2.0-6.9MPa
[H1]：0-10MPa/3.0-10MPa
[H2]：0-20MPa/6.0-20MPa
[H3]：0-25MPa/6.0-25MPa
[H4]：0-40MPa/6.0-40MPa
[H5]：0-60MPa/6.0-60MPa
⑥SWP-XEY100第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑦SWP-XEY100第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧SWP-XEY100供電方式
[N]：AC220V供電(可省略)
[W]：DC24V供電
選型舉例：SWP-XEY100-002-A-D8-HL-W 0-60kPa
