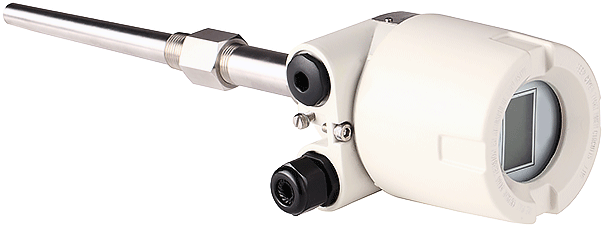

YR-ER230-I系列現場顯示溫度變送器有4位LCD溫度值數字顯示，可配置1路智能溫度變送器或HART溫度變送器，數字線性技術，精度0.1%。現場顯示溫度變送器可單獨安裝，讓溫度變送器遠離高溫和惡劣環境，延長溫度變送器使用壽命。



現場顯示溫度變送器技術參數
1、輸入信號類型：熱電偶（B、S、R、E、J、K、N、T）、熱電阻（Pt100、Cu50）
2、精度等級：≤0.1％FS（測量精度與所設置的測量范圍有關）
3、輸出信號：二線制4-20mA
4、供電電源：12V-40VDC
5、精度等級：≤0.1％FS（測量精度與所設置的測量范圍有關）
6、熱電偶輸入時補償精度：±1℃
7、最大負載：max（電源-7.5V）/0.022A（電流輸出）
8、報警電流：傳感器損壞或傳感器斷線輸出電流3.9mA或22mA（熱電偶TC除外）

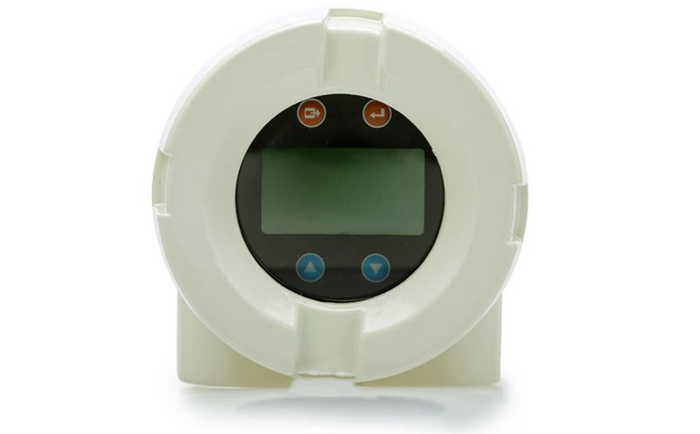

9、顯示：4位LCD溫度值顯示
10、響應時間：≤1s
11、溫度漂移：0.01%F.S/℃
12、電磁兼容：GB/T 18268（等同IEC 61326-1）
13、使用溫度環境：-10~+60℃
14、絕緣強度（輸入、輸入之間）：1500VDC；1min
15、絕緣電阻（輸入、輸出之間）：≥100MΩ

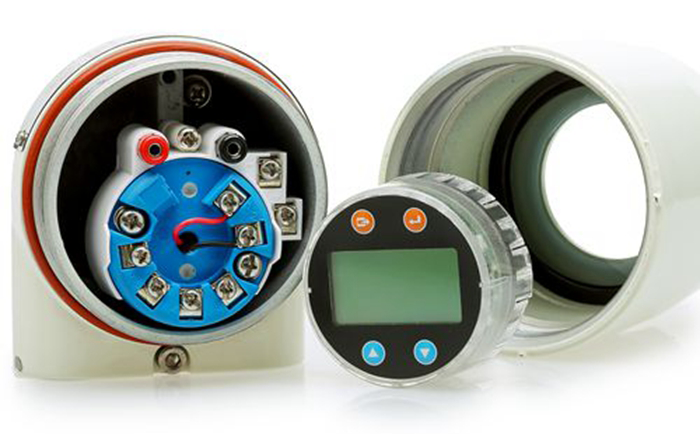

現場顯示溫度變送器內部安裝的溫度變送器可以任意配置，可以選用國內或國外任意品牌溫度變送器組合成不同性能和價位的產品。







現場顯示溫度變送器選型表

-①-②③-④/⑤-⑥

---

①防爆要求
[1]：本安型

---

②溫度變送器類型
[A]：隔離型智能溫度變送器/內部安裝智能溫度變送器YR-ER212
[B]：非隔離型智能溫度變送器/內部安裝智能溫度變送器YR-ER213
[C]：隔離型智能HART溫度變送器/內部安裝HART溫度變送器YR-ER211
[D]：客戶指定品牌的溫度變送器/內部安裝用戶定制溫度變送器

---

③輸入類型
[01]：B型熱電偶輸入
[02]：S型熱電偶輸入
[03]：K型熱電偶輸入
[04]：E型熱電偶輸入
[05]：T型熱電偶輸入
[06]：R型熱電偶輸入
[07]：N型熱電偶輸入
[08]：Pt100型鉑電阻輸入
[09]：Cu50型鉑電阻輸入

---

④溫度變送器量程下限
[××]：數字（單位：℃）

---

⑤溫度變送器量程上限
[××]：數字（單位：℃）

---

⑥附件
[N]：無
[A]：帶YR-ER212、YR-ER213編程軟件及串口編程線/可對“溫度變送器類型”代碼“A”和“B”編程
[B]：帶HART MODEM及軟件/可對HART協議變送器編程
[C]：帶HART手操器/可對HART協議產品編程
[T]：指定品牌溫度變送器的編程軟件及編程線/對指定品牌變送器編程

---

選型舉例
YR-ER230-I-B03-0/1000-A
YR-ER230-I-B08-0/400-N

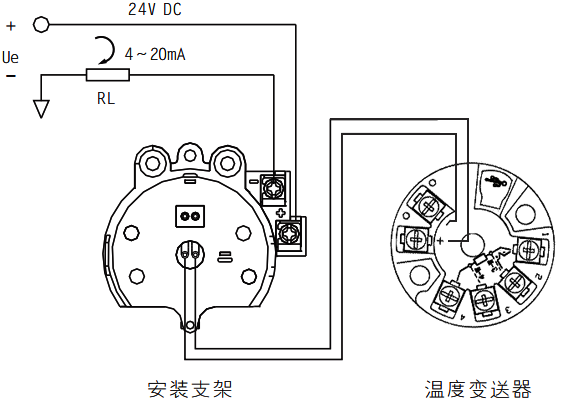

現場顯示溫度變送器接線圖

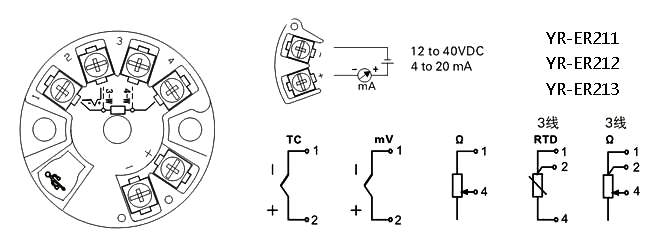

溫度變送器接線圖
