YR-GF系列儀表通信協議采用標準ModBus協議，采用RTU(十六進制數)傳輸模式。ModBus協議是一種主-從式協議。任何時刻只有一個設備能夠在線路上進行發送。由主站管理信息交換，且只有主站能發起。主站會依次對從站進行輪流查詢。只有當從站地址與輪詢地址相匹配，從站才能回復消息。從站之間不能進行直接通信。協議楨中不包含任何消息報頭及消息結束符，消息的開始和結束依靠間隔時間來識別，當間隔時間長于或等于3.5個字符時，即作為檢測到楨結束。如果網絡內沒有與查詢地址相一致的從站或從站接收時CRC校驗出錯，主站將不會接收到返回楨，這時主站根據超時設定判斷是否超時，如超時，作出重發或彈出異常錯誤窗口動作。
協議楨定義
從站地址：地址必須在1-247之間；在同個主站網絡中每個從站地址必須唯一；0為廣播地址，從站接收消息并作相應處理，但不能回復消息。
功能代碼：包含讀、寫寄存器。
數據：以二進制代碼傳輸。
CRC16：循環冗余校驗，校驗從從站地址到數據區最后一個字節，計算多項式碼為A001(hex)。
通訊口設置
通訊方式：異步串行通訊接口，如RS485，RS232等
波特率：2400-9600bps(可由設定儀表二級參數自由更改，設定儀表二級參數BUAD，默認9600)見表6
字節數據格式 HEX
◆ 一位起始位
◆ 八位數據位
◆ 一位停止位
◆ 無校驗
消息楨格式(讀、寫功能是從主站角度定義的)
①讀寄存器楨
②讀寄存器返回楨
③寫寄存器楨
④寫寄存器返回楨
⑤錯誤返回楨
⑥功能代碼表 表1

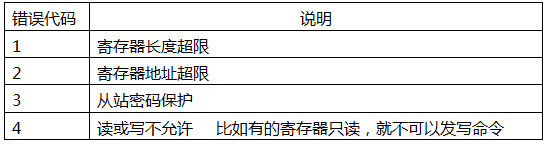

⑦錯誤代碼表 表2

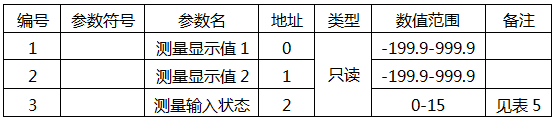

⑧寄存器地址表(只讀寄存器) 表3
寄存器地址表說明：
a、所有數據類型為有符號整型（兩字節）。
b、通信傳輸中帶小數點的數據全部用整數代替如：1.000 代替為1000(即忽略小數點，比如27.9代替為279)。
c、全部寄存器數據在傳輸過程中用十六進制數表示，先傳高字節，再傳低字節，如傳送279，先傳01H，再傳23H。
d、讀測量顯示值，如果輸入信號是熱電阻或熱電偶、小數點為1時，讀到124，即為12.4

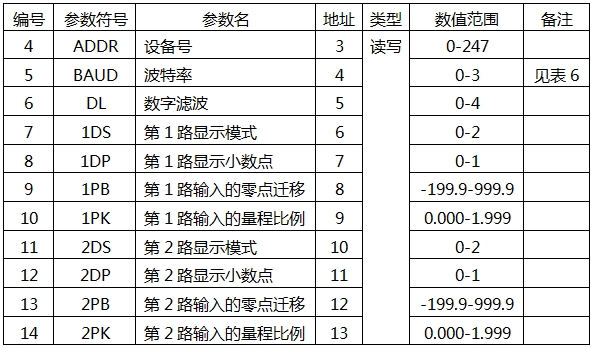

⑨寄存器地址表(二級菜單寄存器) 表4

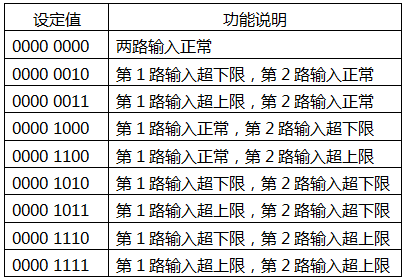

⑩測量輸入狀態表 表5

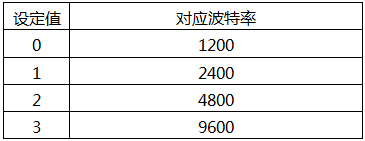

?波特率表 表6
