雙回路光柱顯示控制儀以數字和雙光柱顯示2路信號測量值，可帶報警、變送輸出、饋電和通訊。雙回路光柱顯示控制儀用微處理器進行控制運算，集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀。

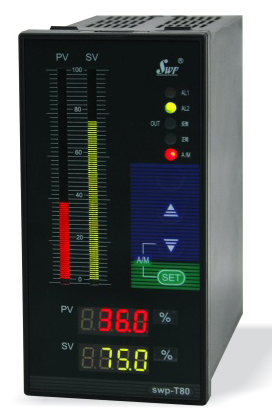

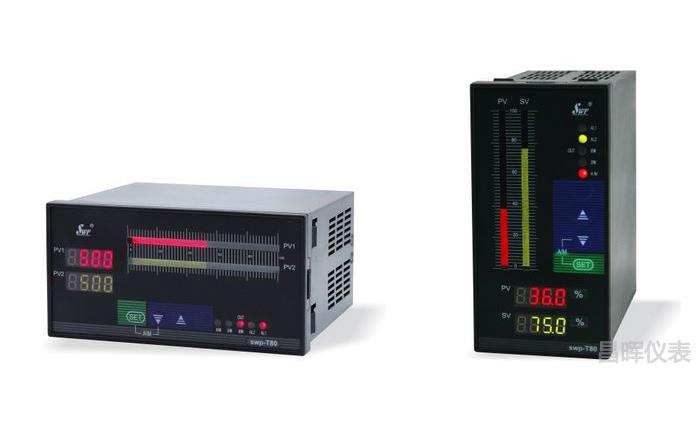

昌暉雙回路光柱顯示控制儀有160×80mm(橫式)和80×160mm(豎式)兩種外形，其主要特點、技術參數和接線均與SWP雙回路顯示控制儀完全相同，在此不再累述。

常見雙光柱儀表型號
SWP-ST823-011-23/23-HL/HL-2P
SWP-ST823-811-23/23-HL/HL-2P
SWP-ST823-022-23/23-HL/HL-2P
SWP-ST821-000-23/23-NN/NN-2P
SWP-ST821-800-23/23-NN/NN-2P
SWP-ST821-022-23/23-NN/NN-2P
SWP-T823-011-23/23-HL/HL-2P
SWP-T823-011-23/23-HL/HL-2P
SWP-T823-022-23/23-HL/HL-2P
SWP-T821-000-23/23-NN/NN-2P
SWP-T821-800-23/23-NN/NN-2P
SWP-T821-022-23/23-NN/NN-2P



SWP-T821接線圖/SWP-T823接線圖
說明：SWP系列雙回路光柱顯示控制儀有兩種外形尺寸，橫式儀表和豎式儀表接線圖完全相同



雙回路光柱顯示控制儀與二線制變送器如何接線？
雙回路光柱顯示控制儀可以同時顯示兩臺二線制變送器的測量值，如果儀表帶有兩路DC24V饋電，用戶接線時不需要外加配電器或DC24V電源。二線制變送器測量回路應該這樣接線：電源DC24V+連接變送器輸出+，變送器輸出-連接顯示儀表輸入+，電源DC24V-連接顯示儀表輸入-。用戶按照這個思路結合雙回路光柱顯示控制儀接線圖連線即可。

雙回路光柱顯示控制儀沒接傳感器時怎么顯示負值？
儀表輸入信號4-20mA時，如果傳感器信號沒接入儀表，儀表上電后會自動顯示“負的量程四分之一”，這并不是儀表出現故障，接上傳感器后儀表顯示就恢復正常。

雙回路光柱顯示控制儀

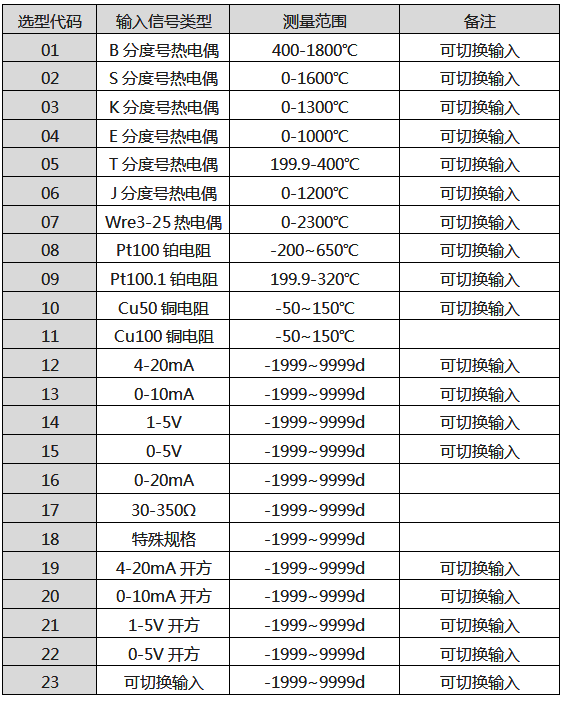

輸入類型表
